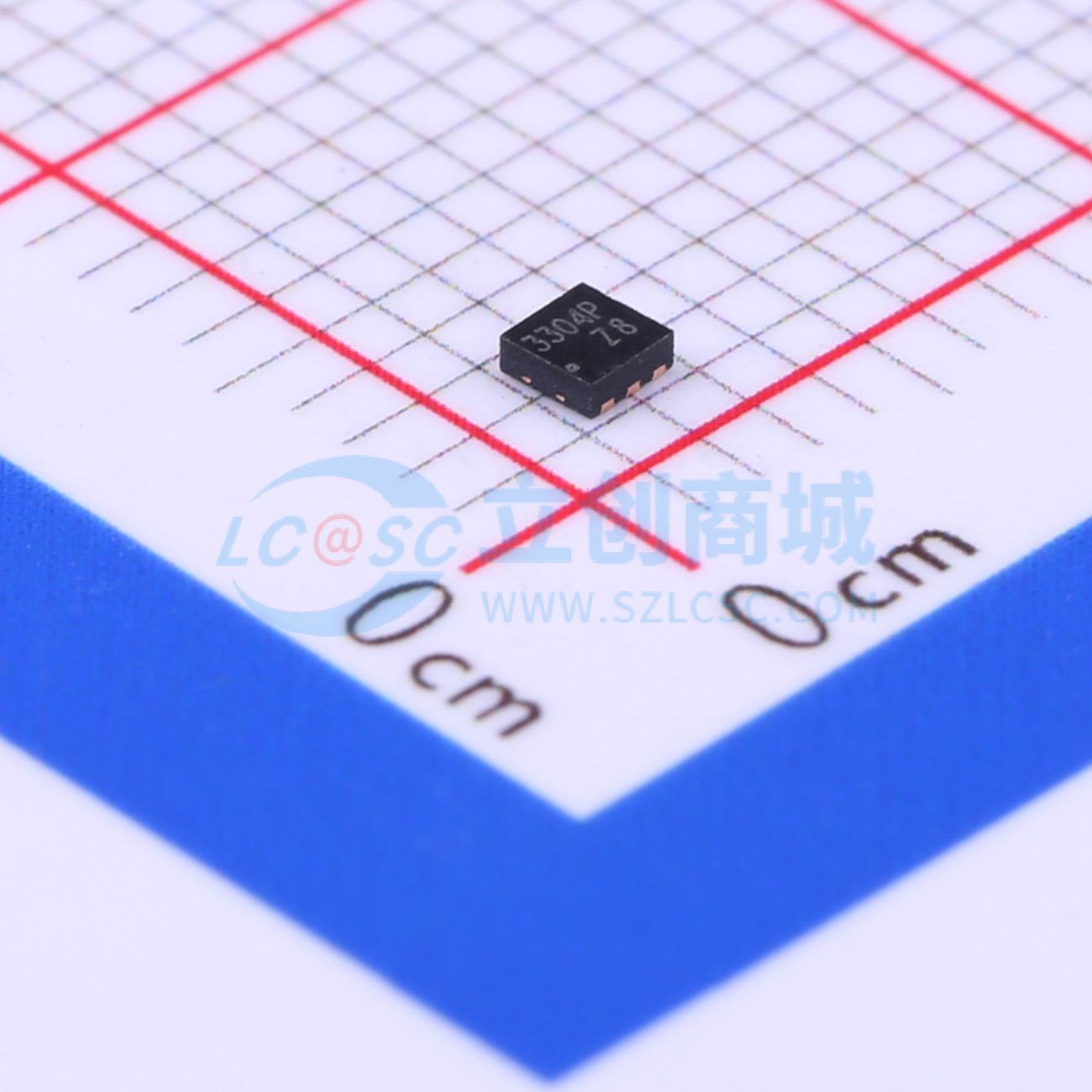

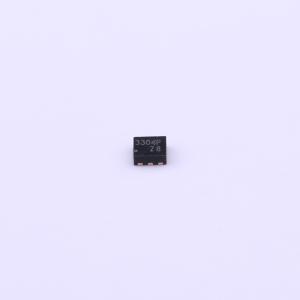

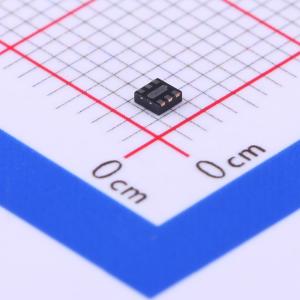

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3304P.TCT
TVS 3.3V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp是一款低电容TVS（瞬态电压抑制）阵列，专为保护高速数据接口而设计。该系列产品专门用于保护连接到数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。其采用单片式设计，在单个封装中集成了具有浪涌额定值的低电容导向二极管和一个TVS二极管
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3304P.TCT
- 商品编号
- C371094
- 商品封装
- SLP1616-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压 | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品概述
RailClamp® 是一款低电容 TVS 阵列，专为保护高速数据接口而设计。该系列专门用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。 该单片设计在单个封装中集成了具有浪涌额定值的低电容转向二极管和一个 TVS 二极管。每条线路对地的最大电容 < 0.8pF。每条线路的电容匹配良好，以确保信号平衡一致。此器件针对便携式电子设备的 ESD 保护进行了优化。它可用于满足 IEC 61000 - 4 - 2 标准第 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。 RClamp™2504P 和 RClamp™3304P 采用 Semtech 专有的 EPD 工艺技术制造。与硅雪崩二极管工艺相比，EPD 工艺提供了低关断电压，并显著降低了漏电流和电容。它们具有 2.5 伏和 3.3 伏的实际工作电压，可提供卓越的保护。 这些器件采用 6 引脚、符合 RoHS/WEEE 标准的 SLP1616P6 封装，尺寸为 1.6 × 1.6 × 0.58 毫米。引脚间距为 0.5 毫米，采用无铅 NiPdAu 表面处理。
商品特性
- 高速数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 带有内部 TVS 二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 最多可保护四条 I/O 线路
- 高速接口的低电容（< 0.8pF）
- 至 3.0GHz 的插入损耗极小
- 低工作电压：2.5V 和 3.3V
- 低漏电流和钳位电压
- 固态硅雪崩技术
应用领域
- 多媒体卡（MMC）接口
- SATA 接口
- SD 卡接口
- SIM 端口
- MDDI 端口
- MPPI 端口
