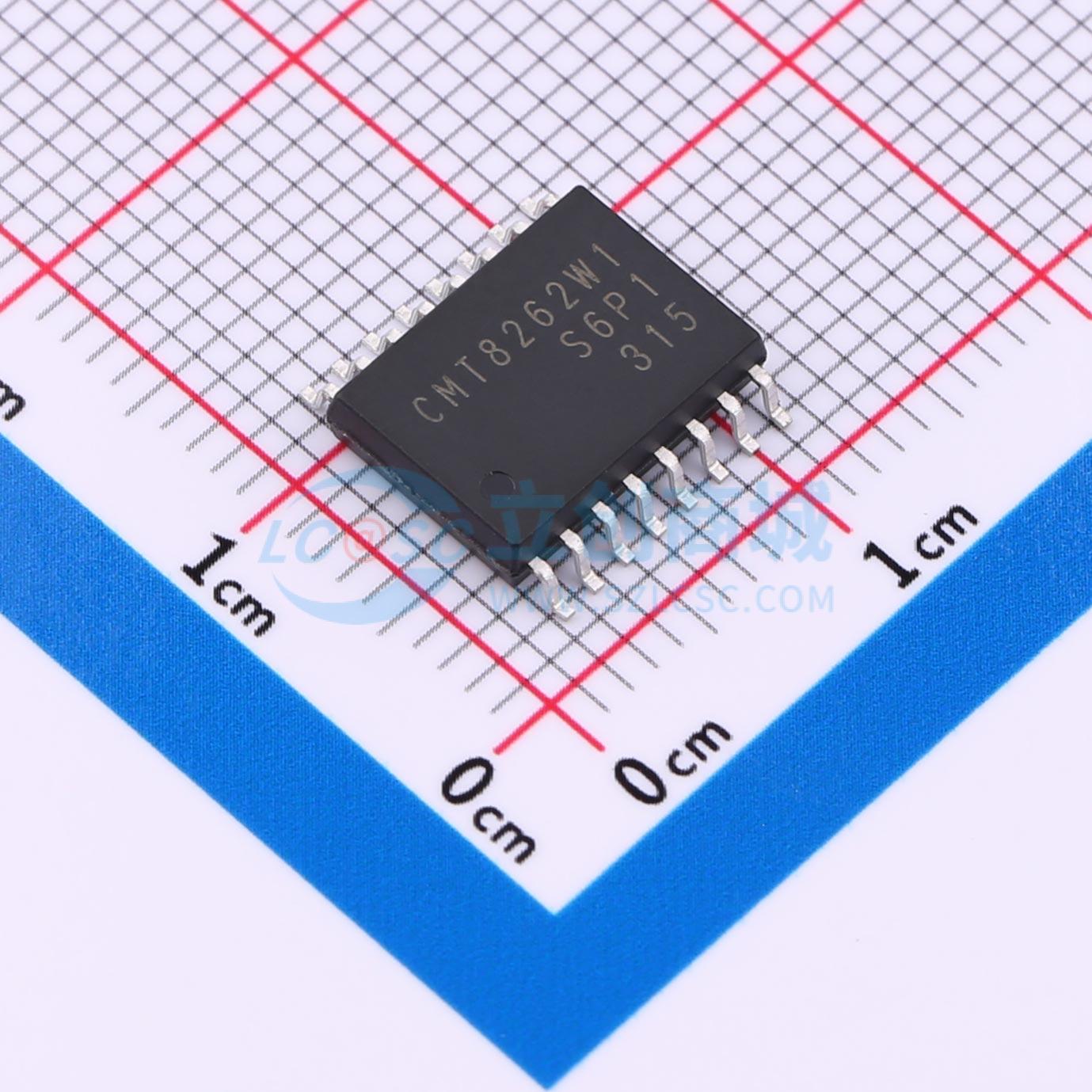

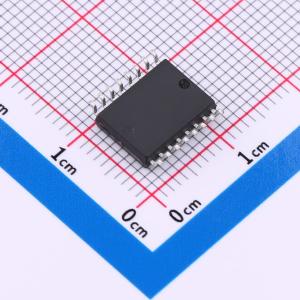

CMT8262W1
CMT8262W1 高速六通道增强型数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数字隔离器 正向通道数:4 反向通道数:2 最大数据速率:150Mbps 默认输出：H 隔离电压(Vrms):5000 CMTI(kV/us)：250kV/us 温度范围：-40℃~+125℃ 应用等级：工业级
- 品牌名称
- HOPERF(华普微电子)
- 商品型号
- CMT8262W1
- 商品编号
- C32713211
- 商品封装
- SOIC-16-WB
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 2 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 5700 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 250kV/us | |
| 传播延迟(tpd) | 9ns | |
| 功能特性 | 上电复位 | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
CMT826X是一款高性能六通道数字隔离器，采用二氧化硅绝缘栅，支持高达5.7kVrms的隔离电压。该器件用于两个不同电源域之间的通信，以防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。该系列器件提供多达六路正向通道或三路反向通道。当输入功率或信号丢失时，CMT826X1默认输出高电平，而CMT826X0默认输出低电平。该器件能够以低功耗实现高电磁抗扰度和低辐射。通过创新的芯片设计和布局，显著增强了电磁兼容性，可满足系统级ESD、EFT、浪涌和辐射方面的合规要求。该系列芯片同时支持SOIC-16宽体及窄体封装。
商品特性
- 安全相关认证：DIN VDE V 0884-11: 2017-01；符合UL 1577组件认证；CSA认证，符合IEC 60950-1、IEC 62368-1、IEC 61010-1和IEC 60601-1终端设备标准；符合GB4943.1-2022的CQC认证；符合EN 60950-1、EN 62368-1和EN61010-1标准的TUV认证
- 增强电磁兼容性：系统级ESD、EFT、浪涌抗扰性；±8kV IEC 61000-4-2跨隔离栅接触放电保护；低辐射
- 数据率高达150Mbps
- 宽电源电压范围：2.5 V至5.5 V
- 工作环境温度范围：-40°C至125°C
- 稳健可靠的隔离栅：预期使用寿命超过40年；隔离额定值高达5 kVRMS；浪涌能力高达8 kV；典型CMTI为±250 kV/μs
- 提供默认输出高电平和低电平选项
- 低功耗：在1 Mbps数据率下，每通道典型电流为1.5mA
- 低传播延迟：典型值为9 ns（由5V电源供电）
- 采用SOIC-16封装（宽体和窄体）
应用领域
- 工业自动化
- 新能源汽车
- 光伏逆变器
- 电机控制
