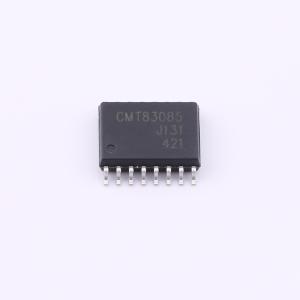

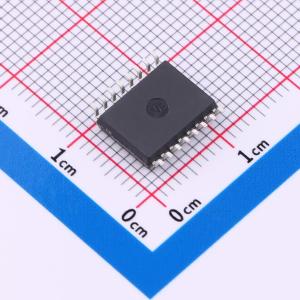

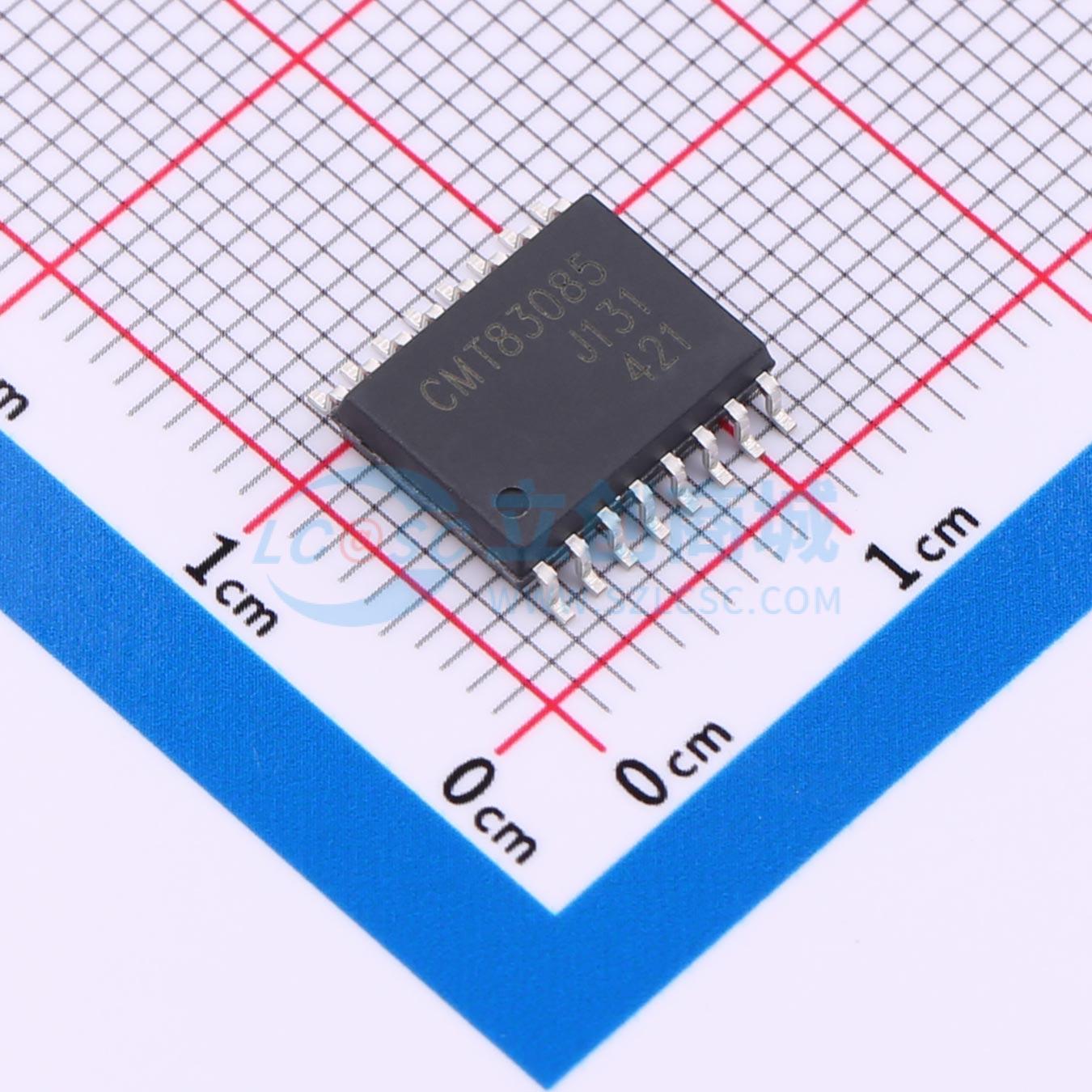

CMT83085

CMT83085 高可靠性隔离半双工 RS-485 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片类型：收发器传输速率：12MHz 隔离电压(Vrms)：5000 CMTI(kV/us)：150kV/us 电源电压：2.5V~5.5V 工作模式：半双工工作温度：-40℃~125℃
品牌名称: HOPERF(华普微电子)
商品型号: CMT83085
商品编号: C32713218
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

CMT83085/CMT83087 是基于数字隔离技术的高可靠性半双工 RS-485 收发器。该器件通过了 UL1577 安全认证，支持 5kVrms 绝缘耐压，同时具备低辐射、低功耗和强大的抗电磁干扰能力。其总线侧引脚对地拥有 ±12kV 的系统级 ESD 保护。器件具有故障安全保护功能，当接收器输入断开或短路时，能确保接收器输出逻辑高电平。接收器输入阻抗为 1/8 单位负载，允许总线上最多连接 256 个收发器。数据速率为 12Mbps，有助于减少传输线上的电磁干扰。该器件采用宽体 SOIC-16 封装。

商品特性

安全相关认证：VDE 认证符合 DIN VDE V 0884-11:2017-01，UL1577 认证支持 1 分钟 5000Vrms 绝缘，CSA 认证组件符合 5A 标准，CQC 认证符合 GB4943.1-2011
高达 5000Vrms 绝缘耐压
总线侧电源电压范围：3.0V 至 5.5V
VDD1 电源电压范围：2.5V 至 5.5V
高共模瞬态抑制能力：±200 kV/μs
高系统级 EMC 性能：总线引脚符合 IEC61000-4-2 ±12 kV ESD 标准
工作温度范围：-40°C 至 125°C
故障安全保护接收器
隔离栅寿命超过 40 年
支持总线上最多连接 256 个收发器
符合 RoHS 标准的宽体 SOIC-16 封装

应用领域

工作自动化系统
隔离 485 通信系统
智能电表和水表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	12Mbps
	通讯模式	半双工
	隔离电压(Vrms)	5000
	CMTI(kV/us)	200kV/us
	驱动器数	1
	接收器数	1

	属性	参数值
	静态电流	-
	节点数	256
	静电保护	±8kV
	功能特性	失效保护电路
	逻辑侧工作电压	2.5V~5.5V
	总线侧工作电压	3V~5.5V
	工作温度	-40℃~+125℃
