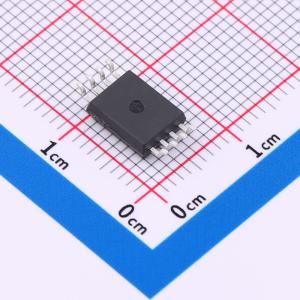

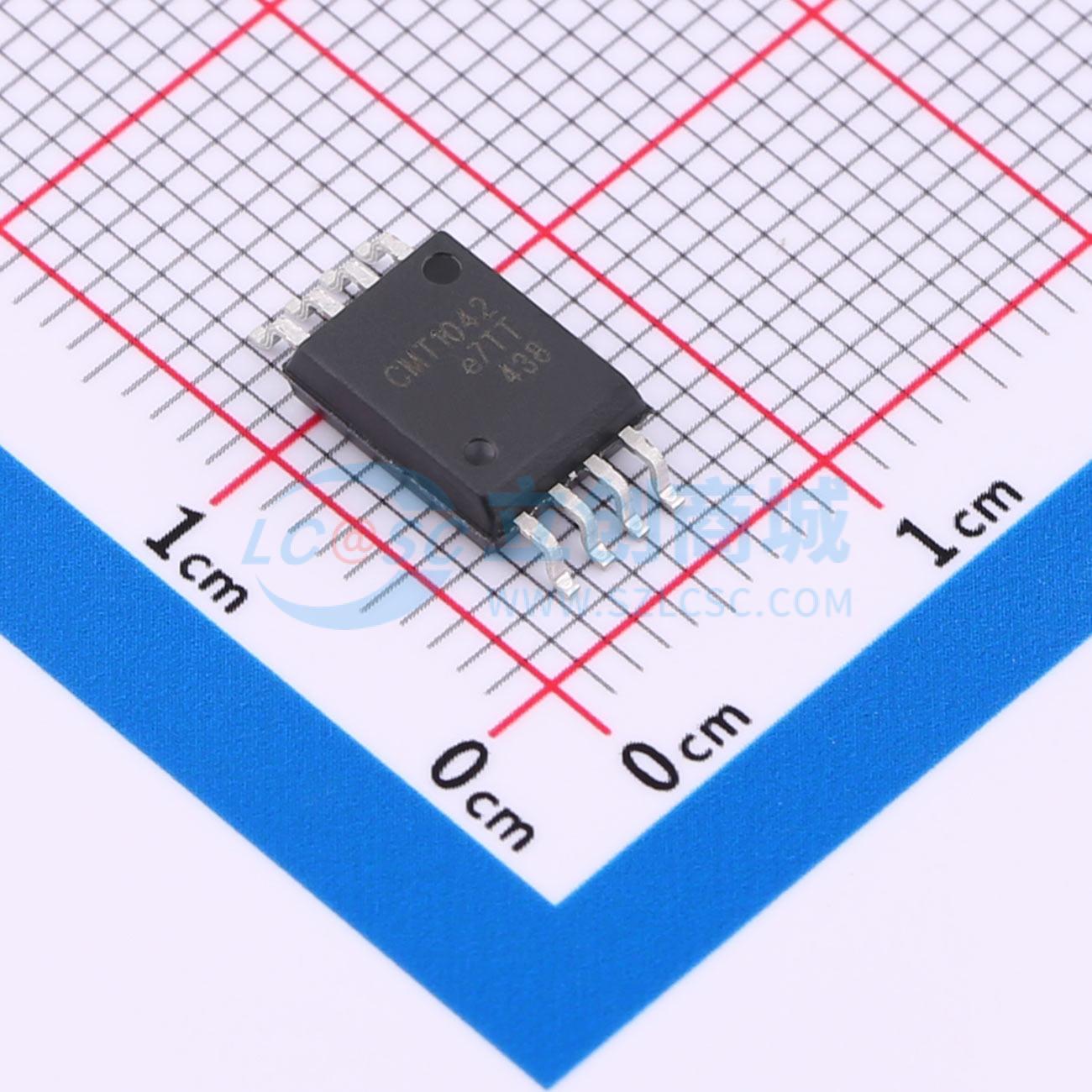

温馨提醒：图片仅供参考，商品以实物为准

CMT1042

CMT1042 隔离 CAN 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 隔离式CAN收发器传输速率：5MHz 隔离电压(Vrms):5000 CMTI(kV/us)：150kV/us 是否集成电源：否温度范围：-40℃~+125℃ 应用等级：工业级
品牌名称: HOPERF(华普微电子)
商品型号: CMT1042
商品编号: C32710688
商品封装: SOW-8L
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

参数完善中

商品概述

CMT10XXX 器件是一款符合 ISO11898-2 (2016) 标准规格的电隔离控制器局域网 (CAN) 收发器。提供 ±70V 直流母线故障保护功能和 ±30V 共模电压范围。该器件在 CAN FD 模式下最高支持 5Mbps 数据速率，与经典 CAN 相比可实现更为快速的载荷传输。采用二氧化硅 (SiO2) 绝缘隔栅，可承受 5000VRMS 的电压和 1060VRMS 的工作电压。电磁兼容性得到了显著增强，可实现系统级 ESD、EFT 和浪涌并符合辐射标准。与隔离式电源一起使用，可抵御高电压冲击，并防止总线的噪声电流进入本地接地。提供基础型和增强型隔离。支持 –40°C 至 +125°C 的宽环境温度范围，采用(WB) SOIC16，DUB8 和 SOW8L 封装。

商品特性

符合 DIN VDE V 0884-11: 2017-01 标准
符合 UL 1577 组件认证
CSA 和 CQC 认证
符合 ISO11898-2 标准
高达 5kV RMS 隔离电压
工作电压范围：VDD1: 2.5V to 5.5V；VDD2: 4.5V to 5.5V
数据率: 1Mbps (CMT1050)；5Mbps (CMT1042/CMT1052)
直流总线故障保护电压：±70V
共模电压范围: ±30V
驱动器显性超时（TXD DTO）
过电流以及过温保护
未上电时的理想无源，高阻抗总线终端
高 CMTI: 150kV/us
总线引脚的 HBM ESD 容差: 6 kV
工作环境温度范围: -40°C to 125°C
低环路延迟: < 220 ns
增强电磁兼容性: 系统级 ESD, EFT, 浪涌抗扰性
支持(WB) SOIC16，DUB8 和 SOW8L 封装

应用领域

隔离 CAN 总线
逆变器和电机控制
PLC 和 DCS 通讯模块
电池管理系统（BMS）
工业电源应用
