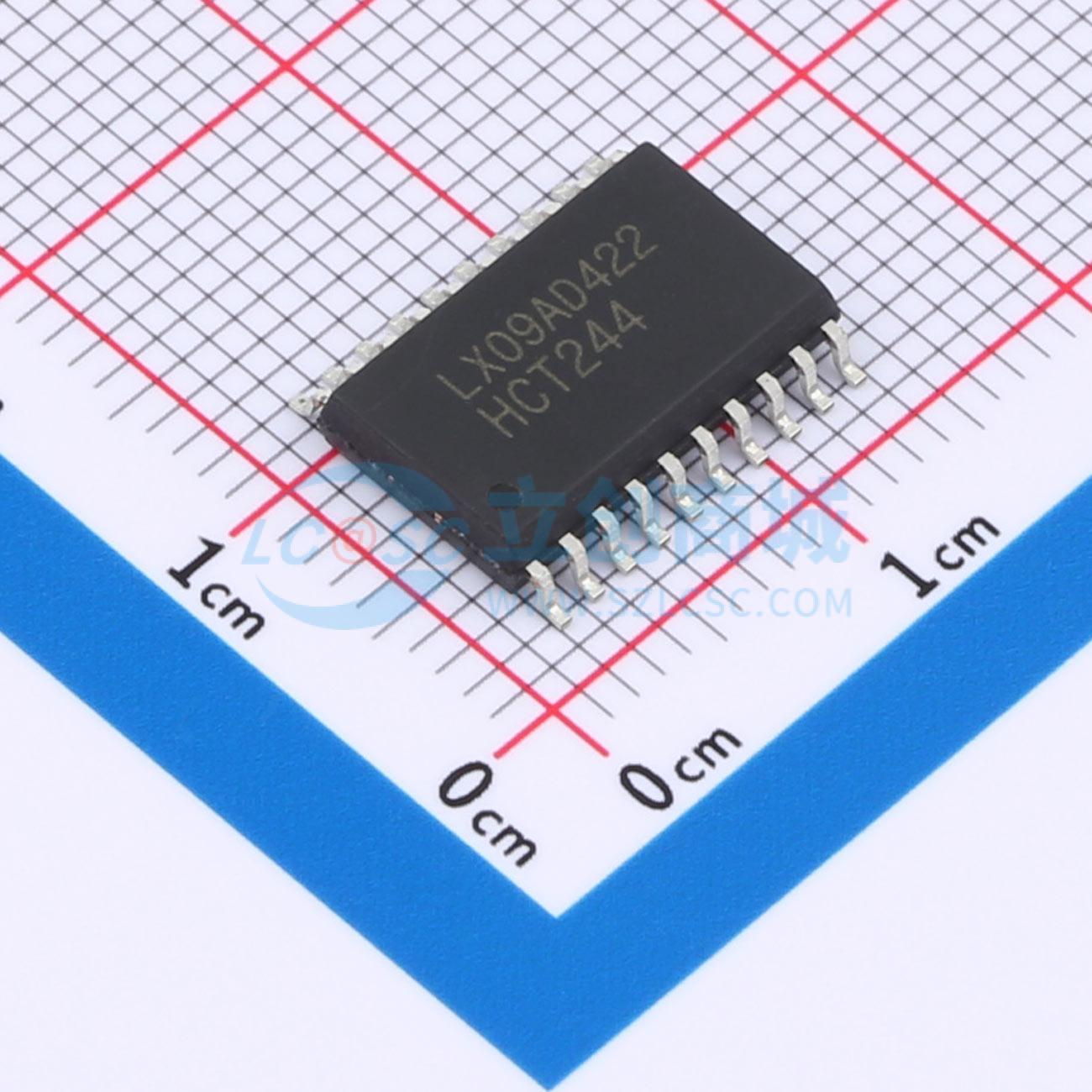

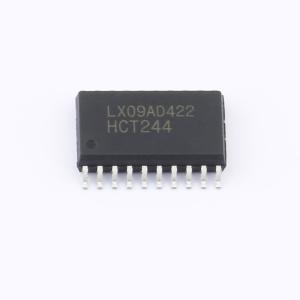

SN74HCT244DWR(LX)
带三态控制的8路缓冲器/线驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCT244是具有TTL兼容型CMOS输入和三态输出的8通道、4.5V至5.5V 缓冲器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HCT244DWR(LX)
- 商品编号
- C32710667
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.77665克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8uA | |
| 传播延迟(tpd) | 13ns@4.5V,15pF |
商品概述
SN74HC/HCT244是一个带三态输出的8位缓冲器/线驱动器。该器件可用作两个4位缓冲器或一个8位缓冲器。它具有两个输出使能输入（1OE和2OE），每个控制三态输出中的四个。nOE上的高电平会导致输出呈现高阻态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：SN74HC244：CMOS电平，SN74HCT244：TTL电平
- 8路总线接口
- 同相三态输出
- 工作环境温度范围： -40°C~+125°C
- 封装形式：DIP20/SOP20/TSSOP20/SOP(M)20
