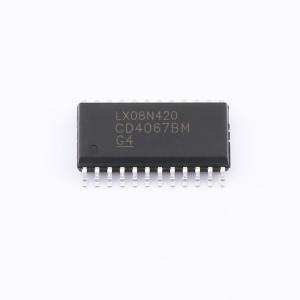

CD4067BM(LX)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD4067是16:1的单通道模拟多路复用器
品牌名称: LX(灵星芯微)
商品型号: CD4067BM(LX)
商品编号: C32710669

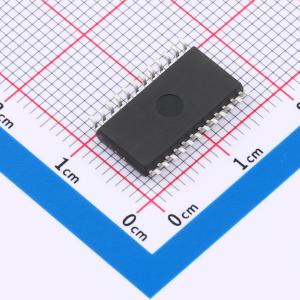

商品封装: SOP-24
包装方式: 编带
商品毛重: 1.0318克(g)

商品参数

商品概述

CD4067是一款16通道模拟多路复用器/解复用器，具有四个地址输入（A0至A3）、一个低电平有效使能输入（E）、十六个独立输入/输出（Y0至Y15）和一个公共输入/输出（Z）。该器件包含十六个双向模拟开关，每个开关的一侧连接到一个独立输入/输出（Y0至Y15），另一侧连接到公共输入/输出（Z）。当E为低电平时，通过A0至A3选择十六个开关中的一个（低阻抗导通状态）。所有未选中的开关处于高阻抗关断状态。当E为高电平时，所有开关均处于高阻抗关断状态，与A0至A3无关。模拟输入/输出（Y0至Y15和Z）的电压摆幅范围为正极限VDD到负极限VSS。VDD与VSS之间的电压差不得超过9V。

商品特性

宽电源电压范围：3V至9V
全静态操作
5V和9V参数额定值
标准化对称输出特性
工作温度范围：-40℃至+125℃
封装信息：SOP24/TSSOP24

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	-
	工作电压	3V~9V

	属性	参数值
	导通电阻(Ron)	180Ω
	工作温度	-40℃~+125℃
	带宽	60MHz
	传播延迟(tpd)	15ns
