温馨提醒：图片仅供参考，商品以实物为准

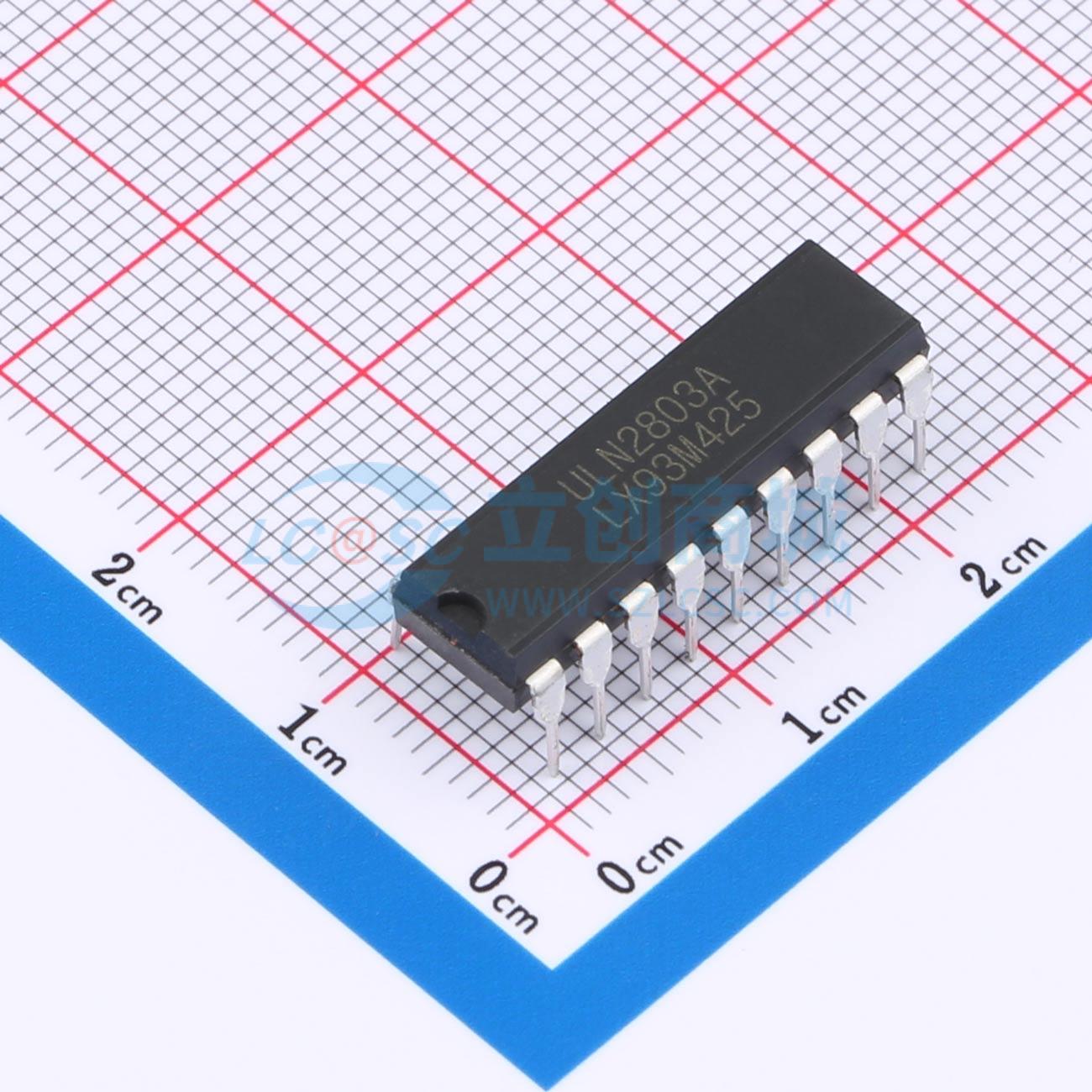

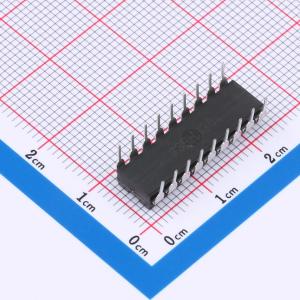

ULN2803AN(LX)
八路达林顿晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单路最大输出500mA电流，每路串联一个2.7K的基极电阻的八路达林顿管驱动电路
- 品牌名称
- LX(灵星芯微)
- 商品型号
- ULN2803AN(LX)
- 商品编号
- C32710671
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 2.2645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | - | |
| 最大输入电压(VI) | 24V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.3V@500uA,350mA | |
| 输入电流(on) | 0.4mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 2V | |
| 输入电容(Ci) | 15pF |
