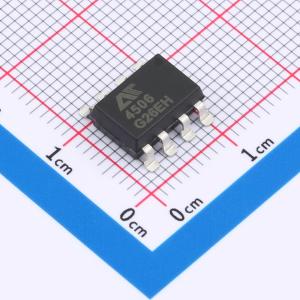

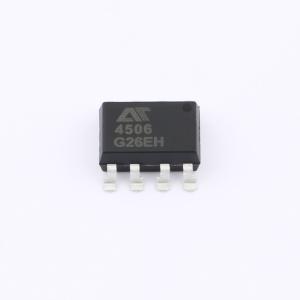

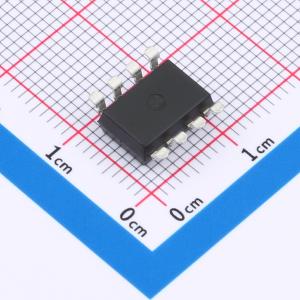

温馨提醒：图片仅供参考，商品以实物为准
AT4506-CuH-S
光耦-智能功率模块接口光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT4506 包含一个 GaAsP LED，它被光学耦合到一个集成的高增益光电探测器。芯片上的 20KΩ输出上拉电阻可以通过短接输出引脚 6 和 7 来启用， 因此在常见的 IPM 应用中不需要外部上拉电阻。广泛应用于：IPM 隔离、隔离 IGBT/MOSFET 门驱动器、 交流和直流无刷直流电机驱动器、工业逆变器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT4506-CuH-S
- 商品编号
- C32712996
- 商品封装
- SMD-8P,9.7x6.5mm
- 包装方式
- 编带
- 商品毛重
- 0.580667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 30kV/us | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 550ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 400ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 145mW | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.32V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
