温馨提醒：图片仅供参考，商品以实物为准

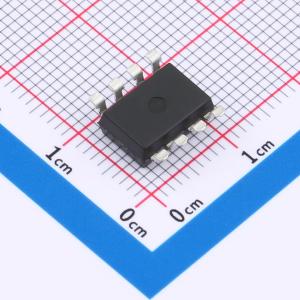

AT3120-CuH-S
光耦-智能栅极驱动光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT3120 贴片SMD8智能栅极驱动光耦 IGBT/MOSFET栅极驱动器
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT3120-CuH-S
- 商品编号
- C32712997
- 商品封装
- SMD-8P,9.7x6.5mm
- 包装方式
- 编带
- 商品毛重
- 0.579667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | - | |
| 通道数 | - | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 400ns | |
| 传播延迟 tpLH | 400ns | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+110℃ | |
| 功能特性 | 带滞后的欠压锁定 |
商品特性
- 输入-输出隔离电压 Vios = 5000 Vrms
- 最小共模抑制 35 kV/μs
- 宽工作电压范围 15V ~ 30V
- 最大峰值输出电流 2.5A
- 爬电距离 > 7.0 mm
- 输入-输出绝缘距离 > 0.4 mm
- 防潮等级 MSL class1
- 产品符合 ROHS、REACH 及 HF 等环保法规要求
应用领域
- 工业自动化和电子电力
- 新能源与电力系统
- 电力控制与保护装置
- 噪声环境设备和精密医疗仪器
