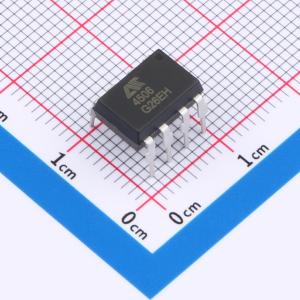

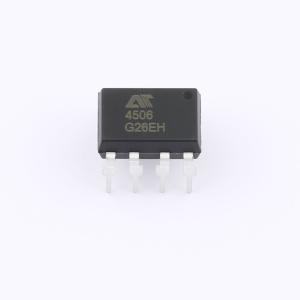

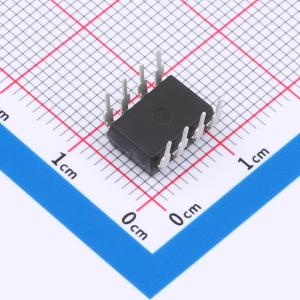

温馨提醒：图片仅供参考，商品以实物为准
AT4506-CuH-D
光耦-智能功率模块接口光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT4506 包含一个 GaAsP LED，它被光学耦合到一个集成的高增益光电探测器。芯片上的 20KΩ输出上拉电阻可以通过短接输出引脚 6 和 7 来启用， 因此在常见的 IPM 应用中不需要外部上拉电阻。广泛应用于：IPM 隔离、隔离 IGBT/MOSFET 门驱动器、 交流和直流无刷直流电机驱动器、工业逆变器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT4506-CuH-D
- 商品编号
- C32710532
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.824762克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 550ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | - | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 145mW | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.32V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
商品概述
AT4506光耦采用高效光电转换技术与先进封装工艺，提供可靠的输入输出间电气隔离。产品支持DIP8-M和SMD8两种封装形式，以满足多样化的场景需求。
商品特性
- 输入-输出隔离电压Vios=5000Vrms
- 最小共模抑制15 kV/μs
- 4.5V 至 30V 宽工作电压范围
- 爬电距离 >7.0 mm
- 输入-输出绝缘距离 >0.4mm
- 防潮等级 MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 交流/直流无刷电机驱动器
- 工业变频与逆变器
- 工业逆变器与USP电源
- 充电桩与车载充电器
