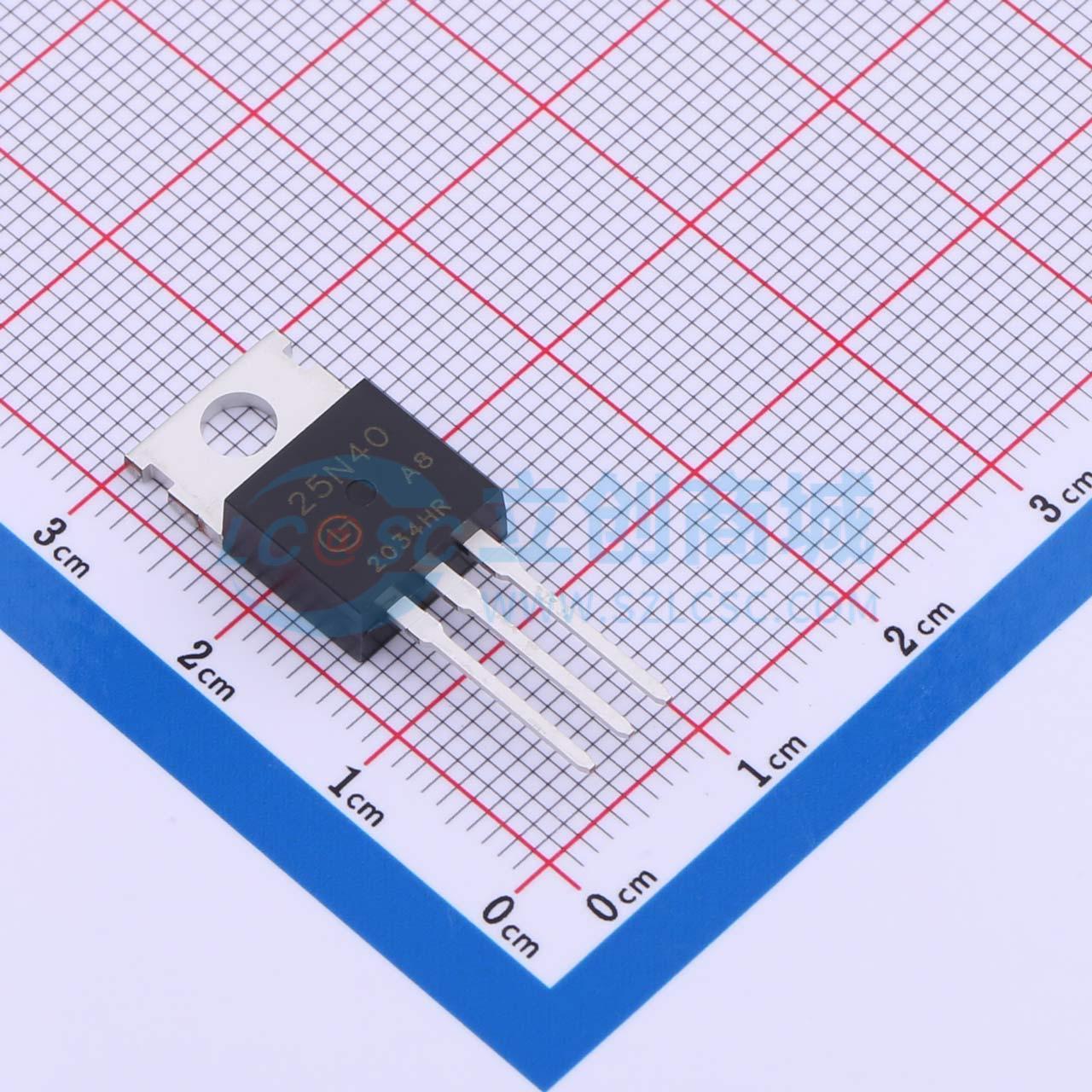

温馨提醒：图片仅供参考，商品以实物为准
GL25N40A8
N沟道,电流:25A,耐压:400V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 硅N沟道增强型VDMOSFET，通过自对准平面技术获得，可降低传导损耗，提高开关性能，增强雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。封装形式为TO-220，符合RoHS标准。
- 品牌名称
- GL(光磊)
- 商品型号
- GL25N40A8
- 商品编号
- C2988053
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 155mΩ@10V | |
| 耗散功率(Pd) | 250W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 2.65nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 320pF |
商品特性
- 低漏源导通电阻：采用超级结结构DTMOS时，RDS(ON) = 0.22 Ω（典型值）
- 栅极开关易于控制
- 增强型：Vth = 2.5至3.5 V（VDS = 10 V，ID = 0.69 mA）
应用领域
- 开关稳压器
