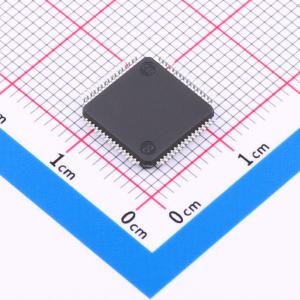

CH32V307RCT6

CH32V 系列是基于 32 位 RISC-V 指令集架构设计的工业级通用增强型微控制器，工作频率为 144MHz，内置高速存储器。该系列产品提供丰富的外设功能，包括 2 个 12 位模数转换器、2 个 12 位数模转换器、多组定时器、多通道触摸按键电容检测功能，以及多种标准和专用通信接口，如 I²C、I²S、SPI、USART、SDIO、CAN 控制器、USB 2.0 全速/高速主机/设备控制器、数字图像接口和千兆以太网控制器等。产品额定工作电压为 3.3V，工作温度范围为 -40℃ ~ 85℃，支持多种低功耗模式以满足节能应用需求。系列中各型号在资源分配、外设数量及功能上存在差异，可根据需求选择。

• 青稞 32 位 RISC-V4F 内核，支持快速可编程中断控制器、硬件中断堆栈、分支预测、冲突处理机制、单周期乘法、硬件除法及硬件浮点运算单元，系统主频为 144MHz，支持零等待运行。
• 存储器系统包含可配置的最大 128KB 静态随机存取存储器、480KB 程序闪存、28KB 系统引导程序存储区、128B 系统非易失配置信息存储区以及 128B 用户自定义信息存储区。
• 电源管理支持 3.3V 系统供电和独立的 GPIO 单元供电，提供睡眠、停止、待机等低功耗模式，并具备独立的 VBAT 电源为实时时钟和后备寄存器供电。
• 时钟系统包含出厂调校的 8MHz 内部 RC 振荡器、约 40kHz 的内部 RC 振荡器、可产生高达 144MHz CPU 时钟的锁相环，并支持外部 3 ~ 25MHz 高速振荡器和 32.768kHz 低速振荡器，具备上电/掉电复位和可编程电压监测器。
• 具备 32 位独立定时器的实时时钟。
• 集成 2 组 18 通道通用直接存储器访问控制器，支持环形缓冲区管理，可与定时器、模数转换器、数模转换器、通用同步/异步收发器、I²C、串行外设接口、I²S 及 SDIO 协同工作。
• 集成 4 组运算放大器/比较器，可连接至模数转换器和定时器。
• 集成 2 组 12 位数模转换器。
• 集成 2 组 12 位模数转换器，模拟输入范围为 VSSA ~ VDDA，包含 16 路外部信号通道和 2 路内部信号通道，集成片上温度传感器，支持双模数转换器转换模式。
• 提供 16 路触摸按键通道检测功能。
• 提供多组定时器，包括 4 个支持死区控制和紧急刹车、用于电机控制 PWM 互补输出的 16 位高级定时器；4 个支持输入捕获、输出比较、PWM、脉冲计数及增量编码器输入的 16 位通用定时器；2 个基本定时器；2 个看门狗定时器以及一个 64 位系统时基定时器。
• 提供多种通信接口，包括 8 个通用同步/异步收发器、2 个支持 SMBus/PMBus 的 I²C 接口、3 个串行外设接口、USB 2.0 全速主机/设备接口、USB 2.0 全速 OTG 接口、USB 2.0 高速主机/设备接口、2 组 CAN 2.0B 主动接口、SDIO 主机接口、FSMC 存储器接口、数字图像视频端口、千兆以太网媒体访问控制器与 10 兆物理层收发器，以及 10/100 兆物理层收发器。
• 提供 80 个快速通用输入/输出端口，可映射 16 个外部中断。
• 具备循环冗余校验计算单元和 96 位芯片标识符等安全特性。
• 支持串行 2 线调试接口。
• 提供 LQFP、QFN 和 TSSOP 等多种封装形式。
