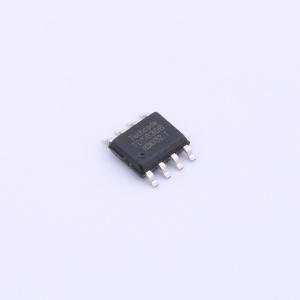

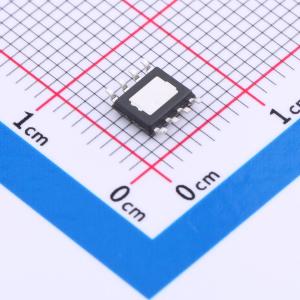

温馨提醒：图片仅供参考，商品以实物为准
TD5830B
带使能端的3A低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能正电压调节器，适用于需要极低输入电压和极低压差电压的应用，最大电流可达3A。它可以在低至1.6V的VIN和5V的VDD电压下工作，输出电压可编程低至0.8V。具有超低压差特性，适用于VOUT非常接近VIN的应用。此外，该调节器还设有使能引脚，可在关机时进一步降低功耗，在线路、负载和温度变化时能提供出色的调节性能，并提供电源正常信号，以指示VO是否达到其额定值的92%。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD5830B
- 商品编号
- C2988066
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5.15V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 350mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.2mA | |
| 噪声 | - | |
| 特性 | 带使能；过热保护；过流保护；PG脚 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 输出电压可调，最低至0.8V
- 输入电压低至1.6V，VDD电压为5V
- 3A负载时，压差为240mV
- 过流和过温保护
- 使能引脚
- 低反向漏电流（输出到输入）
- 带散热焊盘的SOP8 –PP功率封装
- 输出电压精度为±2%
- 输出电压正常信号
- 输出可调
- 外部使用电阻
- 禁用时输出下拉电阻
应用领域
- 主板
- 外设卡
- 网卡
- 机顶盒
- 笔记本电脑
