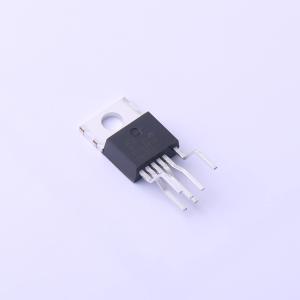

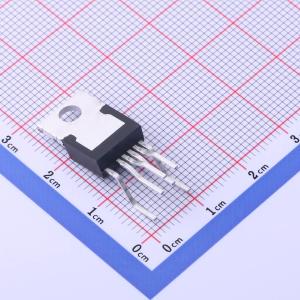

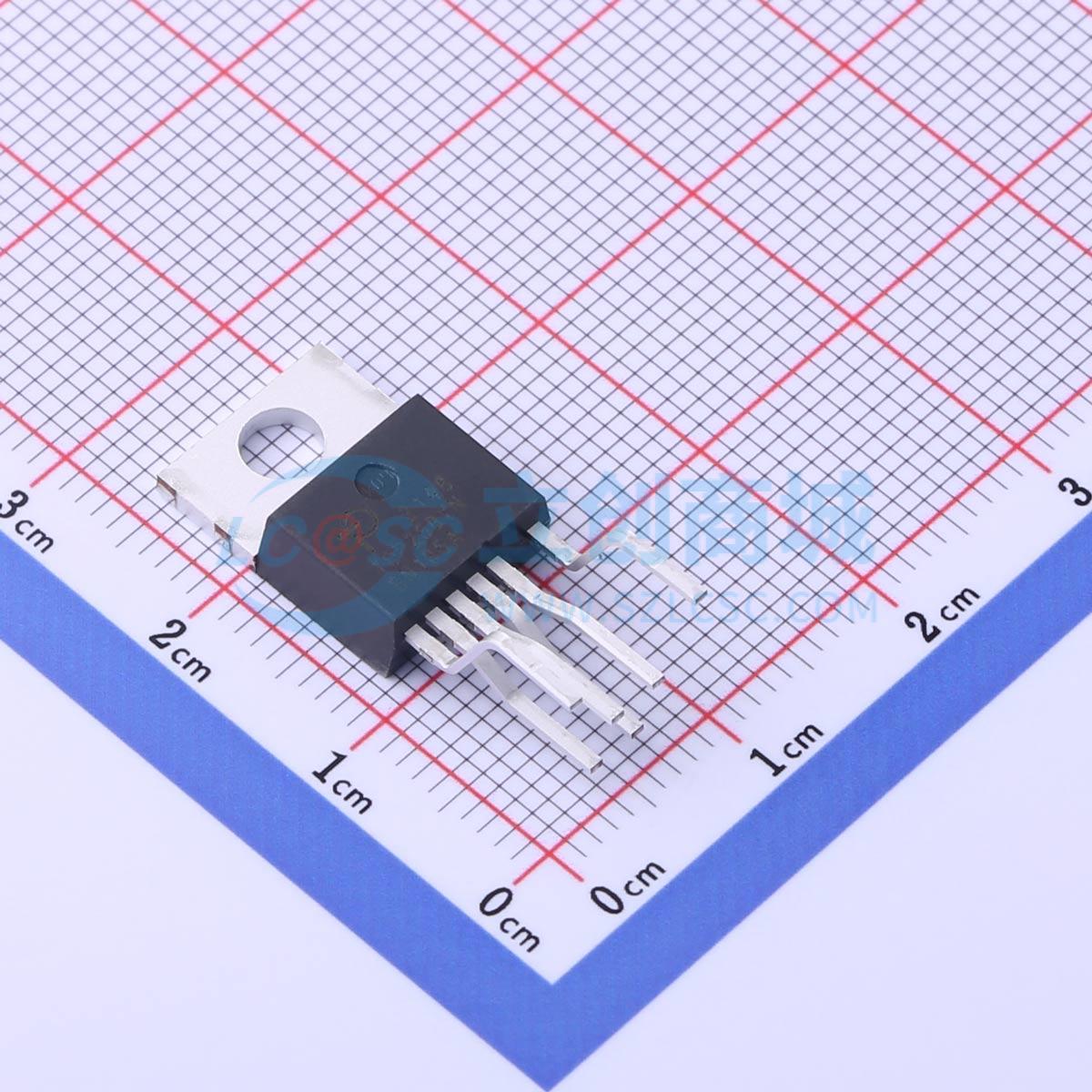

TOP258YN

TOPSwitch-HX以高性价比的方式将700 V功率MOSFET、高压开关电流源、PWM控制、振荡器、热关断电路、故障保护及其他控制电路集成到一个单片器件中。

• 多模式运行可在所有负载下实现效率最大化。
• 新型eSIP-7F和eSIP-7C封装。
• 低热阻，结到壳热阻为每瓦2 ℃。
• 低高度，非常适合空间有限的适配器。
• 使用夹子进行简单安装，有助于实现低成本制造。
• 卧式eSIP-7F封装非常适合超低高度适配器和显示器应用。
• 从漏极引脚到相邻引脚以及到散热器的封装爬电距离增加。
• 输出过压保护（OVP）可由用户编程，实现锁存/非锁存关断，并具备快速交流复位功能。
• 支持初级和次级检测。
• 线路欠压（UV）检测可防止关断干扰。
• 线路过压（OV）关断可提高线路浪涌限制。
• 精确的可编程电流限制。
• 优化的线路前馈，可抑制线路纹波。
• 132 kHz频率（254Y - 258Y和所有E/L封装）可减小变压器和电源尺寸。
• 视频应用可选半频模式。
• 频率抖动可降低EMI滤波器成本。
• 散热器连接到源极，可降低EMI。
• 改进的自动重启功能在短路和开环故障条件下可输出最大功率的 -3%。
• 精确的迟滞热关断功能可自动恢复，无需复位。
• 完全集成的软启动功能可将启动应力降至最低。
• 漏极与所有其他引脚之间的爬电距离增加，可提高现场可靠性。
• 在整个负载范围内实现高效节能。
• 空载功耗：在230 VAC时小于200 mW。
• 1 W输入时的待机功率：110 VAC输入时输出大于600 mW；265 VAC输入时输出大于500 mW。

• 高效35 W双输出通用输入电源
• 高效150 W 250 - 380 VDC输入电源
• 高效20 W连续、80 W峰值通用输入电源
• 高效65 W通用输入电源
