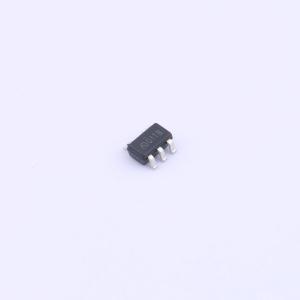

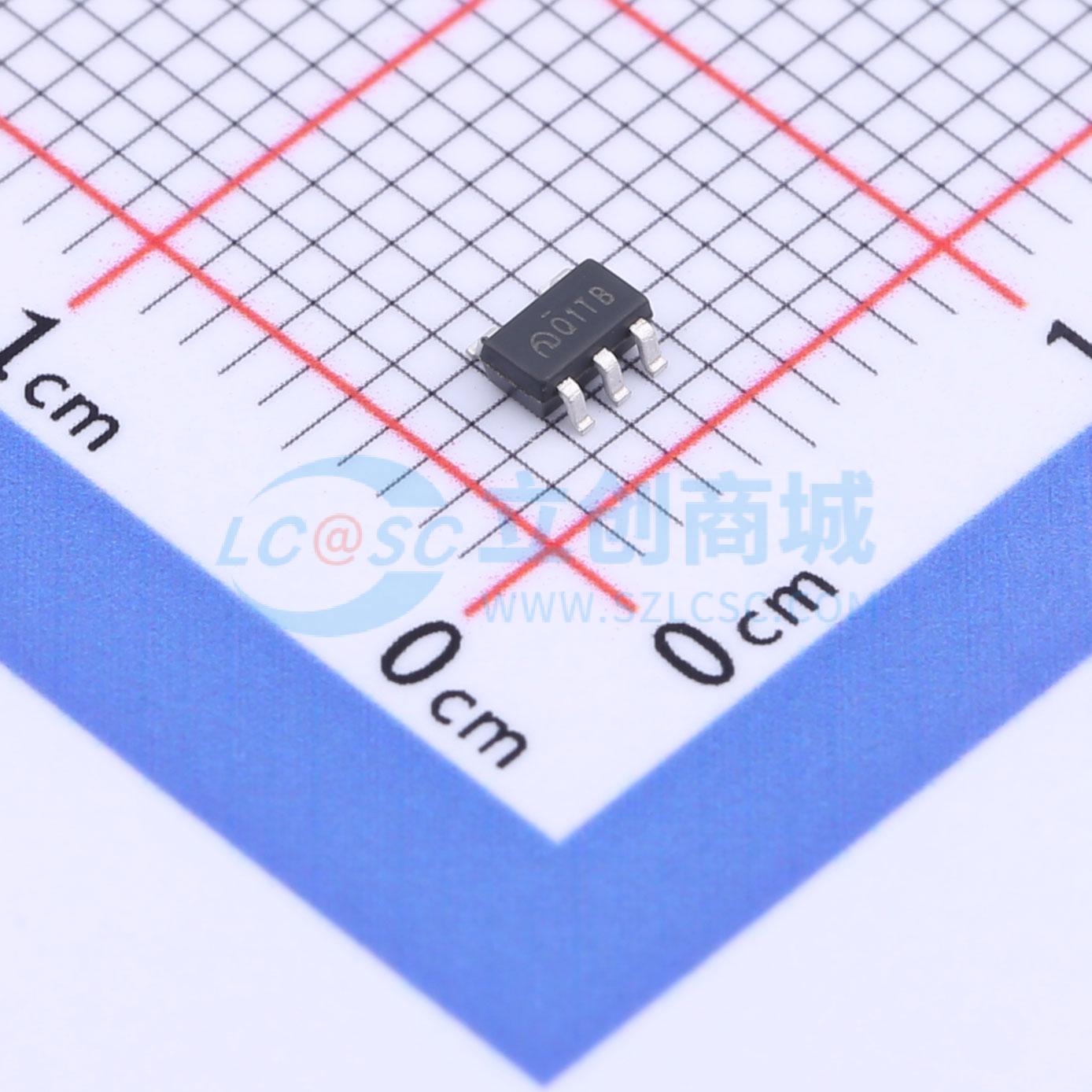

ME3104AM5G

5V、2A电流模式同步降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME3104-N是一款电流模式同步降压型DC/DC转换器，输入电压范围为2.8V至6V，输出电压可通过外部设置。它工作于PFM/PWM模式；在重载时，以接近恒定的1.5MHz（典型值）开关频率工作；在轻载时，以PFM模式工作，可保持高效率。
品牌名称: MICRONE(南京微盟)
商品型号: ME3104AM5G
商品编号: C2987826
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.036克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

ME3104-N 是一款电流模式同步下降型 DC/DC 转换器，输入电压范围为 2.8V 至 6V。输出电压通过外部设置。它在 PFM/PWM 模式下工作，在重负载时保持近似恒定的 1.5MHz（典型值）开关频率，并在轻负载时以 PFM 模式工作，以维持高效率。ME3104-N 集成了几种保护电路，以确保系统在安全状态下运行。它包含欠压锁定、过流保护、短路保护和过温保护。

商品特性

输出电流：2A(TYP)
效率：94% (Iout = 500mA, Vout = 3.3V)
输入电压：2.8V - 6V
反馈电压：0.6V (±2.0%)
频率：PWM模式下1.5MHz (TYP)
PFM/PWM控制模式
低压差操作：100%占空比
输入电压UVLO
内部软启动功能
过流保护和短路保护
过温保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~6V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz；500kHz
	工作温度	-40℃~+70℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
