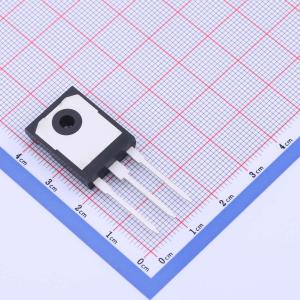

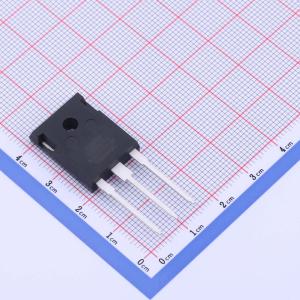

温馨提醒：图片仅供参考，商品以实物为准
IXGH72N60A3
600V 75A
SMT扩展库PCB免费打样
- 描述
- 特性：针对低传导损耗进行优化。方形反向偏置安全工作区(RBSOA)。国际标准封装。高功率密度。低栅极驱动要求。应用：功率逆变器。不间断电源(UPS)
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH72N60A3
- 商品编号
- C2987623
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 75A | |
| 耗散功率(Pd) | 540W | |
| 输出电容(Coes) | 360pF | |
| 集射极饱和电压(VCE(sat)) | 1.35V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 230nC | |
| 开启延迟时间(Td(on)) | 31ns | |
| 关断延迟时间(Td(off)) | 320ns | |
| 导通损耗(Eon) | 1.38mJ | |
| 关断损耗(Eoff) | 3.5mJ | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 80pF |
