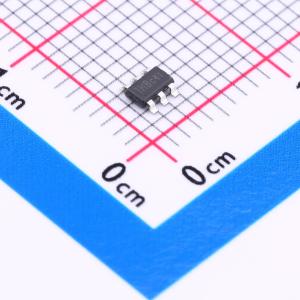

温馨提醒：图片仅供参考，商品以实物为准

TMI3113H2

1.5MHz、3A、5V输入同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3113H2和TMI3113H2D是1.5MHz固定频率、电流模式降压转换器，具有快速负载瞬态响应。它们非常适合需要从单节锂离子电池获得高达3A高输出电流的便携式设备。该器件还可以100%占空比运行，以实现低压差操作，延长便携式系统的电池寿命；轻载操作时可为对噪声敏感的应用提供极低的输出纹波
品牌名称: TMI(拓尔微)
商品型号: TMI3113H2
商品编号: C2985061
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TMI3113H2和TMI3113H2D是1.5MHz固定频率、电流模式降压转换器，具有快速负载瞬态响应。它们非常适合需要单节锂离子电池提供高达3A高输出电流的便携式设备。该器件还可在100%占空比下进行低压差操作，延长便携式系统的电池寿命，而轻载操作则可为对噪声敏感的应用提供极低的输出纹波。TMI3113H2和TMI3113H2D的1.5MHz开关频率可在降低开关损耗的同时，将外部元件尺寸降至最小。内部斜率补偿设置使该器件能够使用较小的电感值运行，以优化尺寸并实现高效运行。TMI3113H2和TMI3113H2D具备电源正常指示功能。这些器件提供两种工作模式，即PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。它们具有逐周期峰值电流限制，以保护器件免受过载和短路情况的影响。

商品特性

高效率：在5V转3.3V时高达96%
1.5MHz开关频率
高达3A输出电流
无需肖特基二极管
2.7V至5.5V输入电压范围
输出电压低至0.6V
轻载时采用PFM模式以实现高效率
压差操作时100%占空比
低静态电流：50μA
短路保护
热关断保护
电源正常指示输出功能
浪涌电流限制和软启动
输入过压保护（OVP）
TMI3113H2：SOT23 - 6封装
TMI3113H2D：DFN2x2 - 8封装

应用领域

固态硬盘
无线和DSL调制解调器
便携式仪器
数码和摄像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
