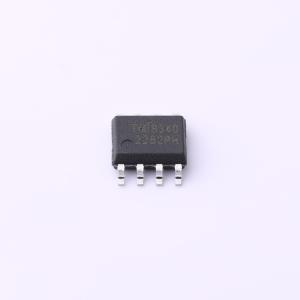

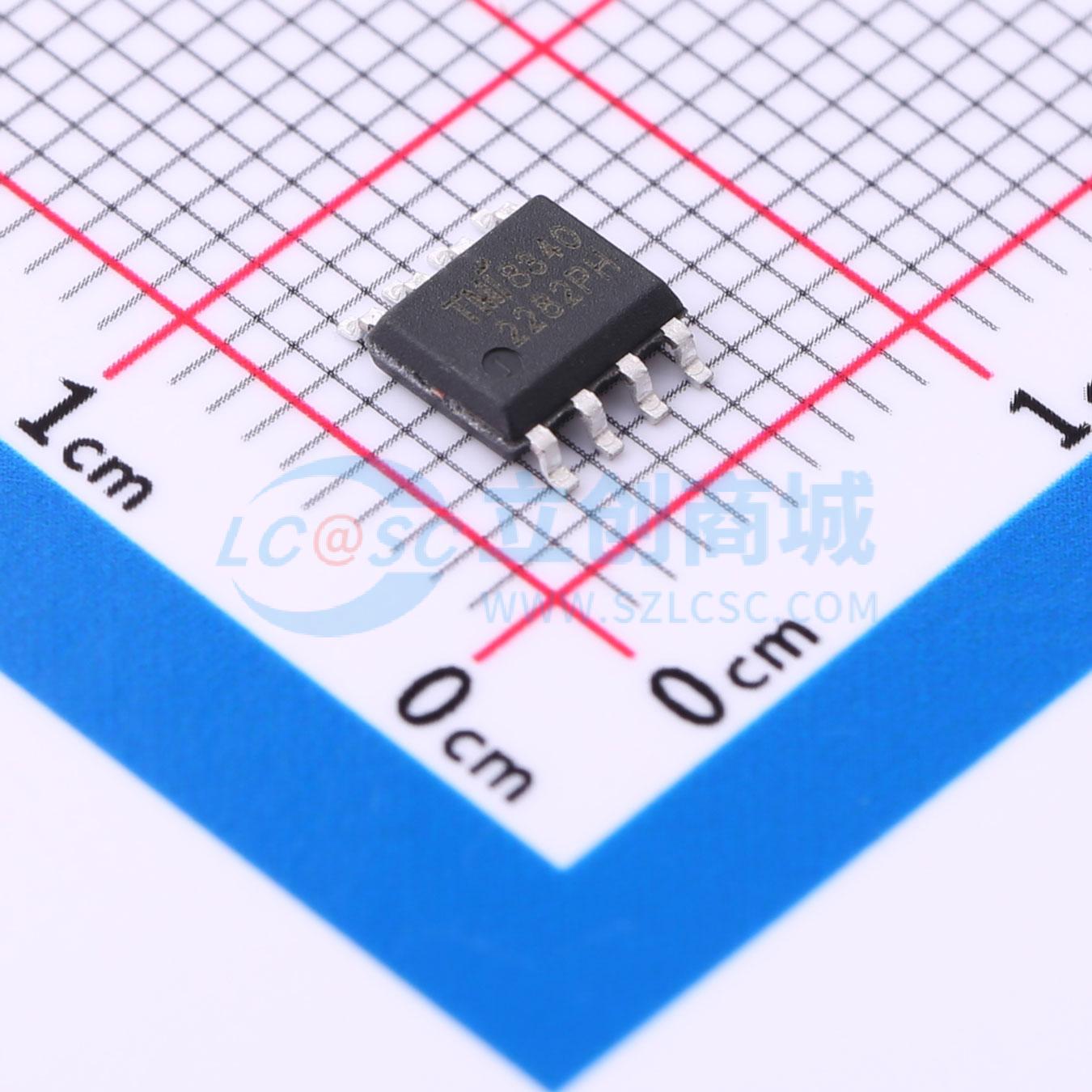

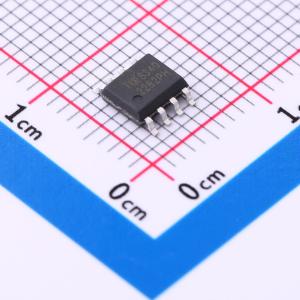

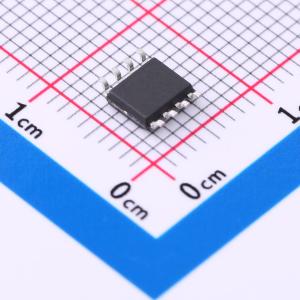

TMI8340
30V、4A H桥直流电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI8340是一款直流双向电机驱动器，适用于中、大电流电机。两个逻辑输入端（IN1/IN2）用作PWM控制模式的输入，通过H桥控制电流的流向，进而控制直流电机的旋转方向。该电路抗干扰性好、待机电流小、输出内阻超低，采用BCD工艺，耐压能力强，释放感性负载时的反向浪涌电流能力强
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8340
- 商品编号
- C2985071
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 4A | |
| 峰值电流 | 8A | |
| 工作电压 | 5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 91mΩ | |
| 静态电流(Iq) | 600uA | |
| 工作温度 | -25℃~+85℃ |
商品概述
TMI8340是一款直流双向电机驱动器，适用于中、大电流电机。两个逻辑输入端（IN1/IN2）用作PWM控制模式的输入，通过H桥控制电流流向，进而控制直流电机的旋转方向。 该电路抗干扰性好、待机电流小、输出内阻超低，采用BCD工艺，耐压能力强，释放感性负载的反向浪涌电流能力强。 TMI8340采用SOP8封装，符合ROHS规范，引脚框架100%无铅。
商品特性
- H桥直流电机驱动器
- 工作电源电压范围：5.0V至30V
- 低功耗待机模式
- 高输出电流能力
- SOP8：直流4.0A，峰值8A
- 导通电阻（上桥臂+下桥臂）：91~98mΩ
- 保护特性
- 电源欠压锁定（UVLO）
- 过流保护（OCP）
- 热关断（TSD）
- 集成快速停止功能
- 封装和引脚布局：
- SOP8（TMI8340）
应用领域
- 电子锁
- 电动玩具
- 按摩器
- 机器人
