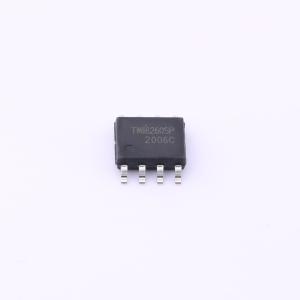

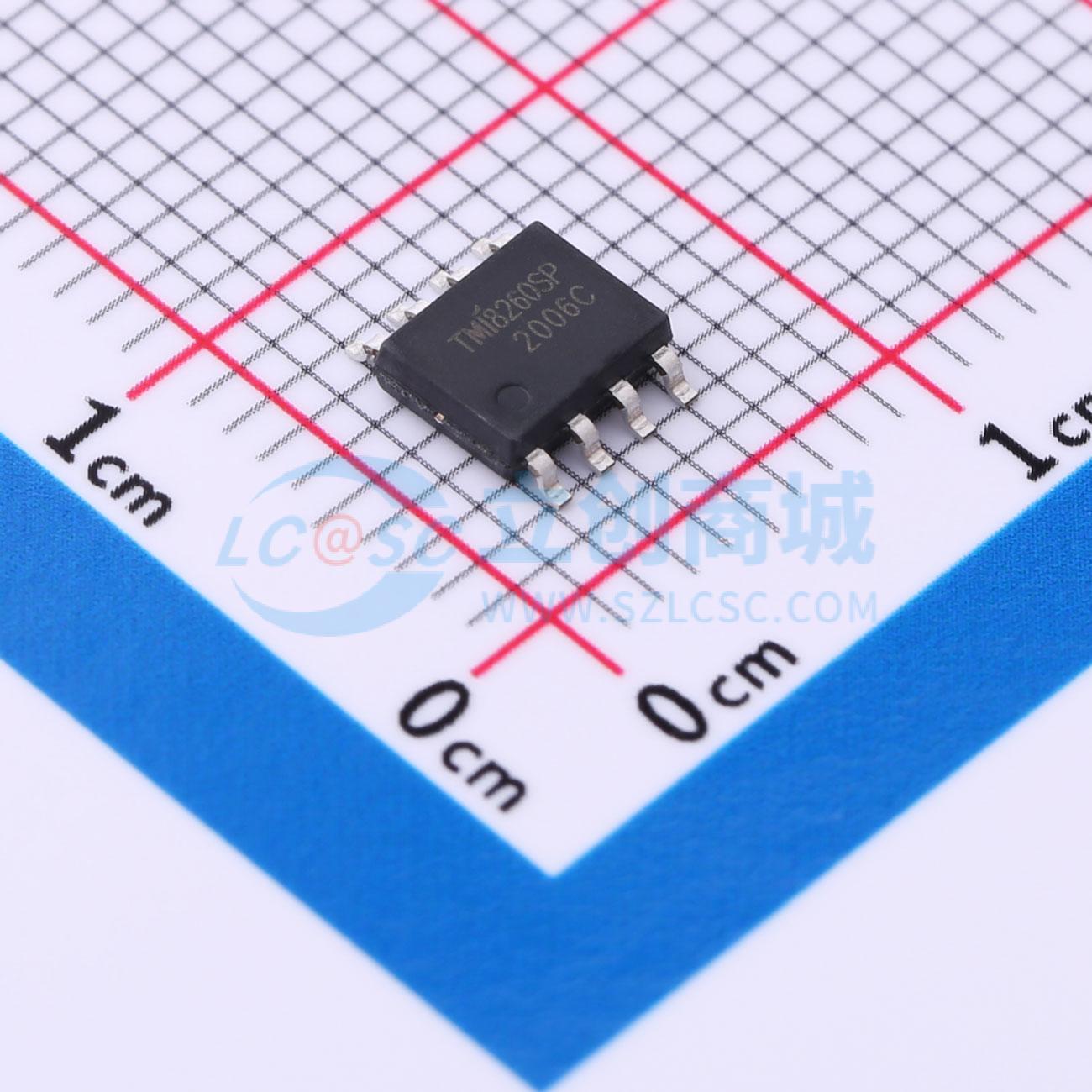

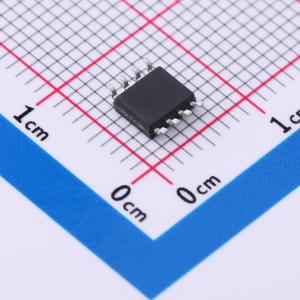

TMI8260SP
18V 4~5.5A H桥直流电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI8260是一款直流双向电机驱动器，适用于中、大电流电机。两个逻辑输入端（IN1/IN2）用作PWM控制模式的输入，通过H桥控制电流流向，进而控制直流电机的旋转方向。该电路抗干扰性好、待机电流小、输出内阻超低，采用BCD工艺，耐压能力强，释放感性负载时的反向浪涌电流能力强
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8260SP
- 商品编号
- C2985070
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 4A | |
| 峰值电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 600uA | |
| 工作温度 | -25℃~+85℃ |
商品概述
TMI8260是一款直流双向电机驱动器，适用于中、大电流电机。两个逻辑输入端（IN1/IN2）用作PWM控制模式的输入，通过H桥控制电流流向，进而控制直流电机的旋转方向。 该电路抗干扰性好、待机电流小、输出内阻超低，采用BCD工艺，耐压能力强，释放感性负载的反向浪涌电流能力强。TMI8260SP的封装形式为SOP8，TMI8260DP的封装形式为DIP8，均符合ROHS规范，引线框架100%无铅。
商品特性
- H桥直流电机驱动器
- 3.0V至18V工作电源电压范围
- 低功耗待机模式
- 高输出电流能力
- SOP8：4.0A直流，8A峰值
- DIP8：5.5A直流，13A峰值
- 导通电阻（上桥+下桥）：
- SOP8：90~95mΩ
- DIP8：80~85mΩ
- 保护功能：
- VCC欠压锁定（UVLO）
- 过流保护（OCP）
- 热关断（TSD）
- 集成快速停止功能
- 封装和引脚布局：
- SOP8（TMI8260SP）
- DIP8（TMI8260DP）
应用领域
- 电子锁
- 电动玩具
- 按摩器
- 机器人
