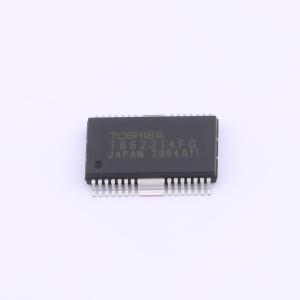

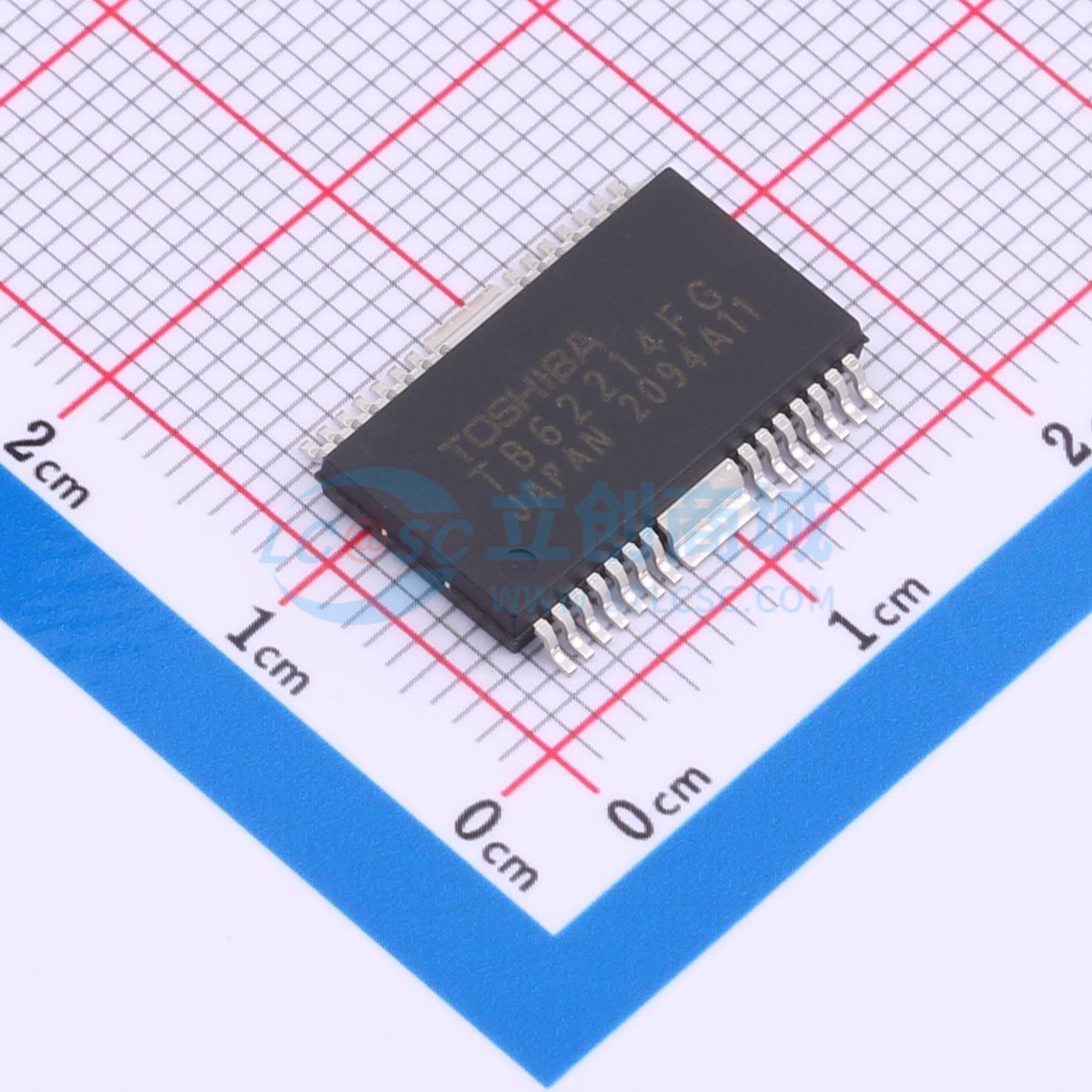

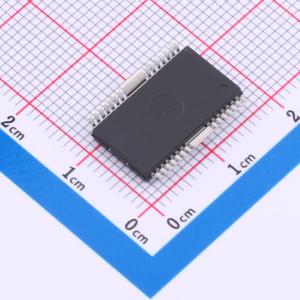

TB62214FG(Z,C,8,EL
步进电机驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB62214FG/FTG是一款两相双极步进电机驱动器，采用通过时钟输入控制的PWM斩波器。TB62214FG/FTG采用BiCD工艺制造，额定值为40 V/2.0 A。片上稳压器允许使用单个VM电源控制步进电机。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB62214FG(Z,C,8,EL
- 商品编号
- C2984110
- 商品封装
- HSOP-28
- 包装方式
- 编带
- 商品毛重
- 1.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~5.25V | |
| 电机驱动电压(Vm) | 10V~38V | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | - | |
| 导通电阻 | 1.5Ω | |
| 工作温度 | -20℃~+85℃ |
商品概述
TB62214FG/FTG是一款两相双极步进电机驱动器，采用通过时钟输入控制的PWM斩波器。TB62214FG/FTG采用BiCD工艺制造，额定值为40 V/2.0 A。片上稳压器允许使用单个VM电源控制步进电机。
商品特性
- 双极步进电机驱动器
- PWM恒流驱动
- 时钟输入控制
- 支持两相、1 - 2相和W1 - 2相励磁。
- BiCD工艺：使用DMOS FET作为输出功率晶体管。
- 高电压和电流：40 V/2.0 A（绝对最大额定值）
- 热关断（TSD）、过流关断（ISD）和上电复位（POR）
- 封装：HSOP28 - P - 0450 - 0.80、QFN48 - P - 0707 - 0.50
- TB62214FG/FTG符合RoHS标准。
