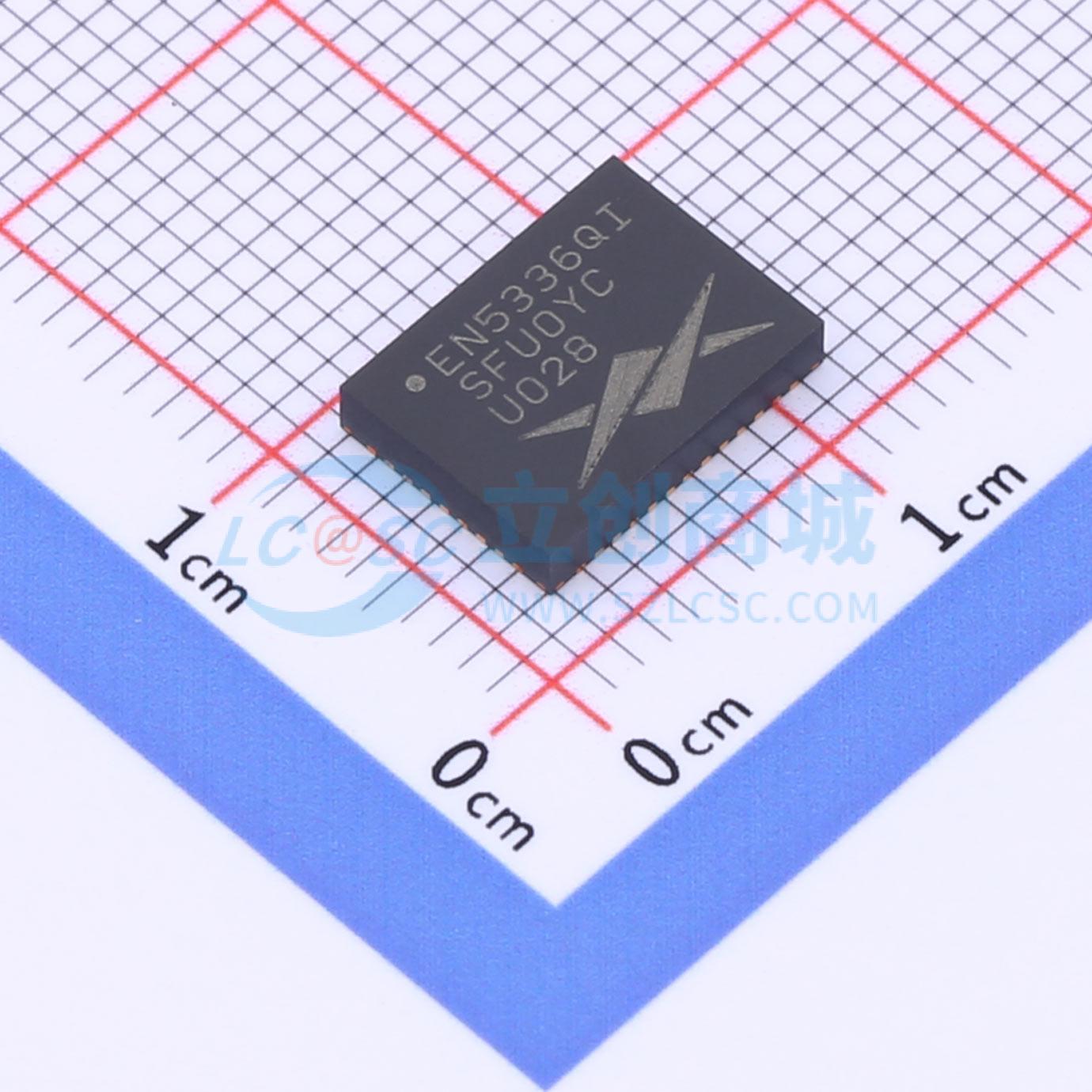

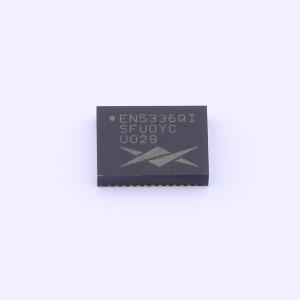

EN5336QI

EN5336QI 3A PowerSoC:集成电感的降压DC-DC开关转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EN5336QI是英特尔Enpirion片上电源系统（PowerSoC）DC-DC转换器。它专为满足分布式电源架构中当前和未来高性能、低功耗处理器、DSP、FPGA、内存板及系统级应用的精确电压和快速瞬态要求而设计。先进的电路技术、超高开关频率以及非常先进的高密度集成电路和专有电感技术，可实现高质量、超紧凑的非隔离式DC-DC转换。英特尔Enpirion解决方案通过大幅简化电路板设计、布局和制造要求，显著助力系统设计和提高生产效率。此外，完整电源解决方案所需供应商数量的减少有助于实现整体系统成本节约。英特尔Enpirion产品符合RoHS标准，且与无铅制造环境兼容。
品牌名称: Intel/Altera
商品型号: EN5336QI
商品编号: C2984145
商品封装: QFN-44(7.5x10)
包装方式: 袋装
商品毛重: 7.5克(g)

商品参数

商品概述

EN5336QI是英特尔Enpirion片上电源系统（PowerSoC）DC-DC转换器。它专为满足分布式电源架构中当前和未来高性能、低功耗处理器、DSP、FPGA、内存板及系统级应用的精确电压和快速瞬态要求而设计。先进的电路技术、超高开关频率以及非常先进的高密度集成电路和专有电感技术，可实现高质量、超紧凑的非隔离式DC-DC转换。英特尔Enpirion解决方案通过大幅简化电路板设计、布局和制造要求，显著助力系统设计和提高生产效率。此外，完整电源解决方案所需供应商数量的减少有助于实现整体系统成本节约。英特尔Enpirion产品符合RoHS标准，且与无铅制造环境兼容。

商品特性

集成电感器、MOSFET和控制器
占位面积仅为竞争解决方案的1/3
低元件数量：仅需3个多层陶瓷（MLC）电容器
高达10W的连续输出功率
5MHz工作频率
高效率，高达93%
输出电压（VOUT）在电压、负载和温度变化时的精度为±3%
2.375V至6.6V的宽输入电压范围
3引脚VID输出电压选择，可从7个预编程电压等级中选择
输出使能引脚和电源正常信号
可编程软启动时间
可编程过流保护
热关断、短路和欠压锁定（UVLO）保护
输出过压保护
符合RoHS标准，湿度敏感度等级（MSL）为3级，可承受260℃回流焊

应用领域

低功耗处理器、网络处理器、DSP、FPGA和ASIC的负载点稳压
笔记本电脑、服务器、工作站
宽带、网络、局域网/广域网、光通信
具有2.5V、3.3V或5V电源轨的低压分布式电源架构
数字用户线路（DSL）、机顶盒（STB）、数字视频录像机（DVR）、数字电视（DTV）、工业个人计算机（iPC）
对纹波敏感的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.375V~6.6V
	输出电压精度	±3%
	输出电压(Vout)	750mV~6V
	输出电流(最大值)	3A

	属性	参数值
	转换效率	93%
	开关频率	5MHz
	特性	欠压保护；过压保护；过流保护；短路保护；过热保护
	长度	10mm
	宽度	7.5mm
	高度	1.85mm
	工作温度	-40℃~+85℃
