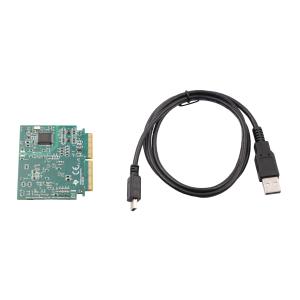

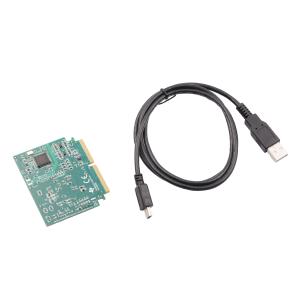

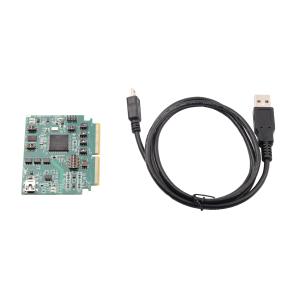

TMDSCNCD280049C

Piccolo F280049C controlCARD来自Texas Instruments，提供了学习和实验TI C2000微控制器（MCU）家族中F28004x器件系列的途径。该controlCARD采用120HSEC连接器，兼容TMDSHSECDOCK扩展坞，设计经过良好滤波，可在大多数环境下工作。本文档描述F280049C controlCARD的硬件细节，说明板上跳线和连接器的功能与位置。硬件开发套件包含评估和开发F280049C器件所需的全套文件，包括Altium设计的原理图、物料清单（BOM）、Altium设计的PCB布局文件、Gerber文件，该controlCARD的硬件开发套件可在C2000Ware的对应路径获取。本套件用于探索F28004x微控制器家族的功能，可作为参考设计，但并非完整的客户最终设计，安全、EMI/EMC及其他规范的完整合规工作由客户最终系统的设计人员负责。截至2018年6月，controlCARD当前版本为:PCB rev - B，ASSY rev - 无。扩展坞可通过随附的USB电缆供电，当为扩展坞添加外部元器件进行实验时，系统所需功耗可能超过标准USB端口的供电能力（5 V、500 mA），额外添加电路的情况下尤其如此，这种场景推荐使用外接5 VDC电源（内径2.5 mm × 外径5.5 mm）插入J1供电。默认情况下F280049C使用GPIO24和GPIO32作为上电时确定器件启动模式的输入引脚，GPIO24和GPIO32的外部拉方向由S1配置，可通过编程器件中的OTP修改启动模式选择所用的GPIO引脚，更多信息可参考对应器件技术参考手册（TRM）的Boot ROM章节。随TMDXDOCK280049M提供的controlCARD搭载原型硅XF280049M，XF280049M仅为原型变体，不提供量产，其功能和配置与合格量产变体F280049C一致。当controlCARD用于高压配置时，用户需要在给板卡或仿真上电前确认已识别并理解电压和隔离要求，上电后不得触摸controlCARD或连接到controlCARD的元器件，此外需移除电容C26:A以将流过controlCARD隔离屏障的漏电流可能性降至最低。

• 板载Piccolo F280049C高性能C2000微控制器
• 配备120pin HSEC8边缘卡接口，兼容所有基于C2000 120针或180针controlCARD的应用套件以及TMDSHSECDOCK；使用TMDSADAP180TO100适配卡（单独销售）可实现与100针DIMM controlCARD的兼容
• 内置隔离式JTAG仿真，XDS100v2仿真器可提供与Code Composer Studio的便捷连接，无需额外硬件；通过开关切换可使用外部JTAG仿真器，外部仿真器可支持标准4针JTAG或2针cJTAG
• 关键信号引出，大多数GPIO、ADC及其他关键信号布线至硬金连接器插脚
• 鲁棒的电源滤波，单路5 VDC电源为板载3.3 V LDO供电

• 学习与实验F28004x微控制器家族
• F280049C器件的评估与开发
