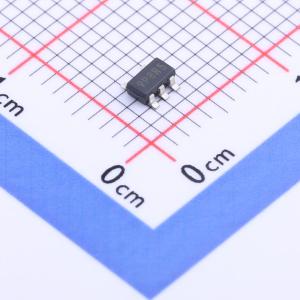

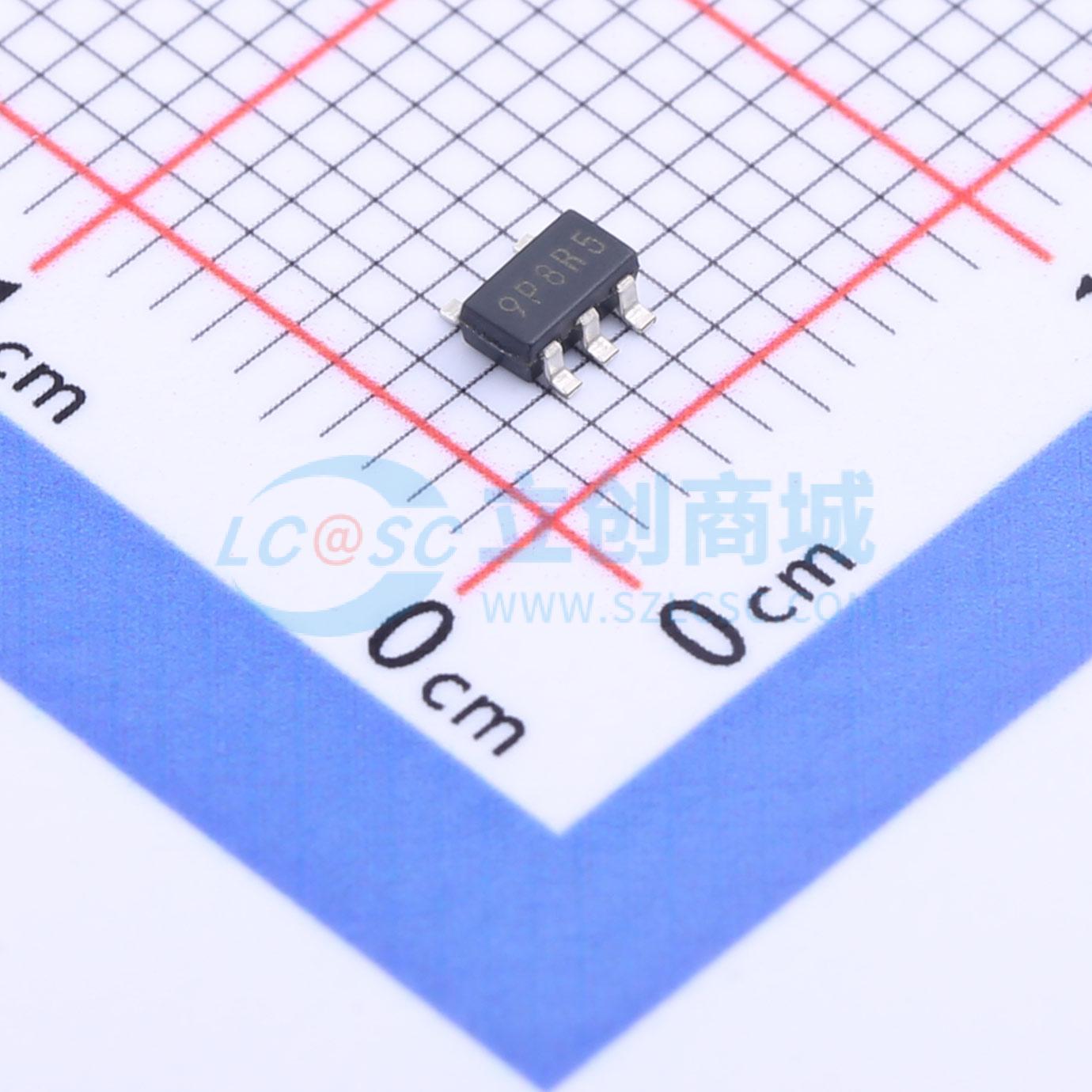

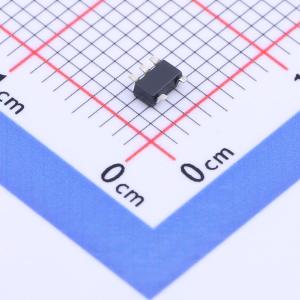

XC6228D182VR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TOREX(特瑞仕)
商品型号: XC6228D182VR
商品编号: C2983926
商品封装: SOT-25J
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

XC6228系列是一款高速LDO稳压器，具有高精度、低噪声、高纹波抑制比、低压差和低功耗的特点。该系列由一个电压基准源、一个误差放大器、一个驱动晶体管、一个电流限制器和一个相位补偿电路组成。通过输入低电平信号，CE功能可使电路进入待机模式。在待机模式下，该系列可使输出电容CL上的电荷通过内部开关放电，从而使VOUT引脚迅速恢复到VSS电平。输出稳定电容CL也兼容低ESR陶瓷电容。输出电压可从1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.1V、3.3V中选择，这些电压值通过激光微调技术固定。内置过流保护电路。当输出电流达到限流水平时，该保护电路将启动。

商品特性

最大输出电流：300mA
输入电压范围：1.6~5.5V
输出电压：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.1V、3.3V（±2%）
压差：200μV@Iour = 300μA（VOUT = 3.0V）
低功耗：100μA
待机电流：0.1μA
高纹波抑制比：80dB@f = 1kHz
保护电路：限流（400mA）、短路保护
CIN = 1μF，CL = 1μF
高电平有效，CL高速放电
SOT - 25J
符合欧盟RoHS标准，无铅
低ESR电容
CE功能
小封装
环保

应用领域

移动设备
无线通信
模块
手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	80dB@(1kHz)

	属性	参数值
	压差	410mV@(300mA)
	静态电流(Iq)	100uA
	特性	过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
