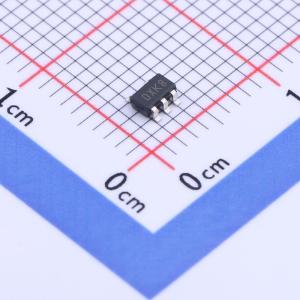

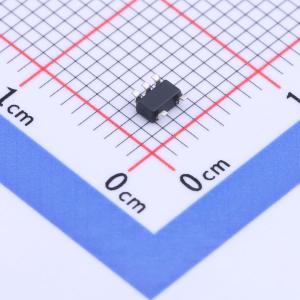

XC6210B182MR

大电流、高速LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是精确、低噪声、高电流、正电压低压差稳压器，采用CMOS工艺制造。具有电压基准、误差放大器、限流器、相位补偿电路和驱动晶体管。内置低导通电阻驱动晶体管，可在输入输出电压差很小时使用电池，延长使用时间。与低ESR陶瓷电容兼容，增加输出稳定性。LDO输出电压可在0.80V至5.00V范围内以0.05V为增量进行选择。限流器的折返电路可作为输出限流器和输出引脚保护。可通过CE功能使IC内部稳压电路进入待机模式，大大降低功耗。
品牌名称: TOREX(特瑞仕)
商品型号: XC6210B182MR
商品编号: C2983925
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

XC6210系列是精确、低噪声、大电流、正电压低压差稳压器。它们采用特瑞仕（Torex）的CMOS工艺制造。该系列具有电压基准、误差放大器、电流限制器、相位补偿电路以及驱动晶体管。内置低导通电阻驱动晶体管，可在输入输出电压差极小的情况下使用电池，从而延长电池使用时间。该LDO的输出电压可在0.80V至5.00V范围内以0.05V为增量进行选择。电流限制器的折返电路还可作为输出电流限制器和输出引脚保护电路。通过CE功能可将IC的内部稳压电路置于待机模式。在待机模式下，功耗大幅降低。

商品特性

最大输出电流：大于700mA（限制值800mA，典型值）（1.60V < VOUT < 5.00V）
压差：100mA时为50mV；200mA时为100mV
工作电压范围：1.50V ~ 6.00V
输出电压范围：0.80V ~ 5.00V（以0.05V为增量）
高精度：±2%（1.55V ≤ VOUT ≤ 5.00V）；±30mV（0.80V ≤ VOUT ≤ 1.50V）
低功耗：35μA（典型值）
高纹波抑制比：1kHz时为60dB
工作环境温度：-40°C ~ 85°C
CMOS工艺
与低ESR电容兼容
封装：SOT - 25、SOT - 89 - 5、USP - 6B
环保：符合欧盟RoHS标准，无铅

应用领域

光盘驱动器
磁盘驱动器
数码相机/摄像机
数字音频设备
多功能电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.8V
	输出电流	800mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	静态电流(Iq)	35uA
	特性	过流保护；短路保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
