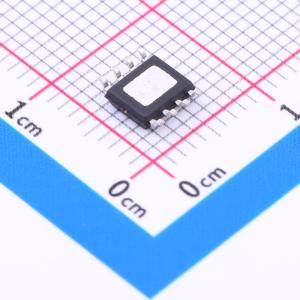

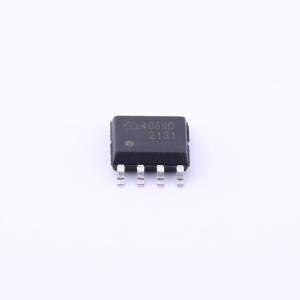

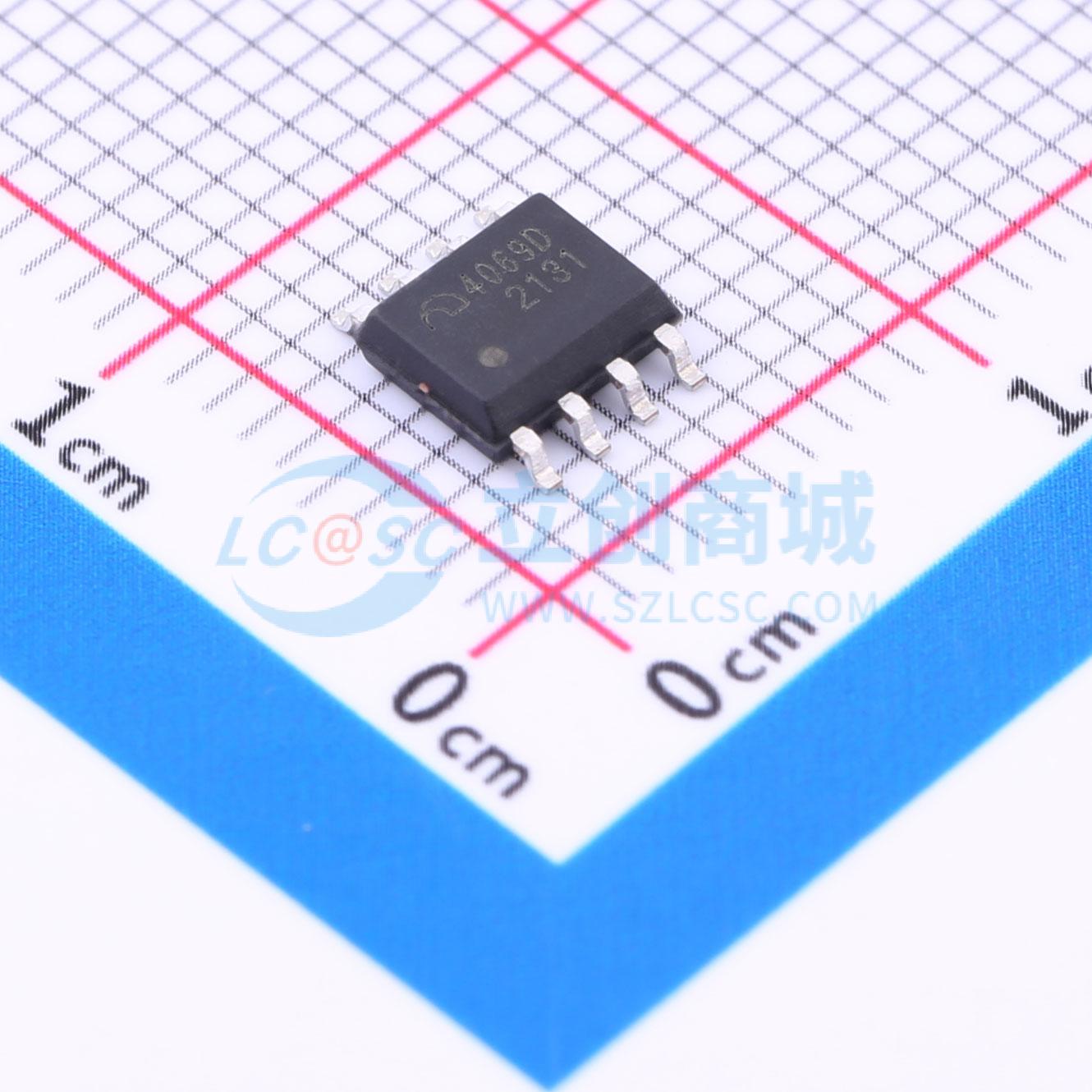

ME4069DSPG

ME4069是一款恒流恒压锂电池充电控制器，采用了电流模式PWM降压开关型架构。其充电电流由外接于SEN和BAT引脚的检测电阻来设定。单节电池的浮动电压由内部设定为4.20V。对要求高精准浮动电压的锂电池而言，芯片内置参考电压，电压放大器和电阻分压器为其浮充电压提供了高精度调整。 当VIN输入电压比电池电压高100mV以上时，充电周期开始。在充电周期开始时，如果电池电压低于涓流充电阈，充电器则进入涓流充电模式，涓流充电电流由芯片内部设定为10%的满额电流。当电池电压超过涓流充电阈值，充电器进入满额恒流充电模式。在恒流充电模式中，充电电流通过外部的检测电阻R5和一个内部100mV的参考电压来设定，IOUT = 100mV/R5； 当电池电压接近于浮充电压时，充电电流开始减小。当充电电流降低到10%的满额充电电流时，一个内部比较器会关断CHRG脚处的下拉N沟道MOSFET，来指示接近终止充电周期状态，当充电周期终止时CHRG脚被强制为高阻抗。如果要重新启动充电周期，可以去掉输入电压并重新输入或将充电器关断片刻。同样，如果单节电池的电压降低到再充电阈电压以下时，一个新的充电周期又开始。电池充满后，如果输入电压未去除，则关断充电器；当输入电压去除时，充电器则进入休眠模式，这样极大地减小了电池电流消耗且增加了待机时间。 TEMP脚在芯片正常工作时连接一个20KΩ电阻到GND。需要用到检测电池温度时，接负温度系数的电阻到地以检测电池温度是否符合条件。当温度超出0~50℃范围以外，充电周期将被暂停。

• 输入电源电压工作范围：4.7V~5.5V
• 内置防倒灌功能
• 内置过压保护，过压保护电压值6V
• 内置软启动，防止上电瞬间的大电流过冲
• 高效电流模式PWM降压型开关控制结构
• 充电结束时电流检测输出
• 采用固定开关频率以保证最小的噪声
• ±1%的充电电压（4.2V）精度
• 自动再充电
• 输入电源去除自动进入休眠模式
• 电池电压较低时自动进入涓流充电模式
• 采用低ESR的陶瓷电容输出稳定
• 电池温度检测

• 充电设备
• 便携式笔记本电脑
• 手持设备
