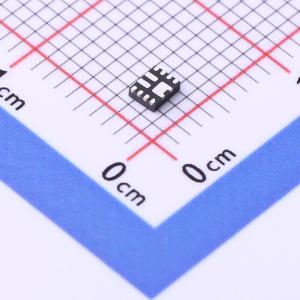

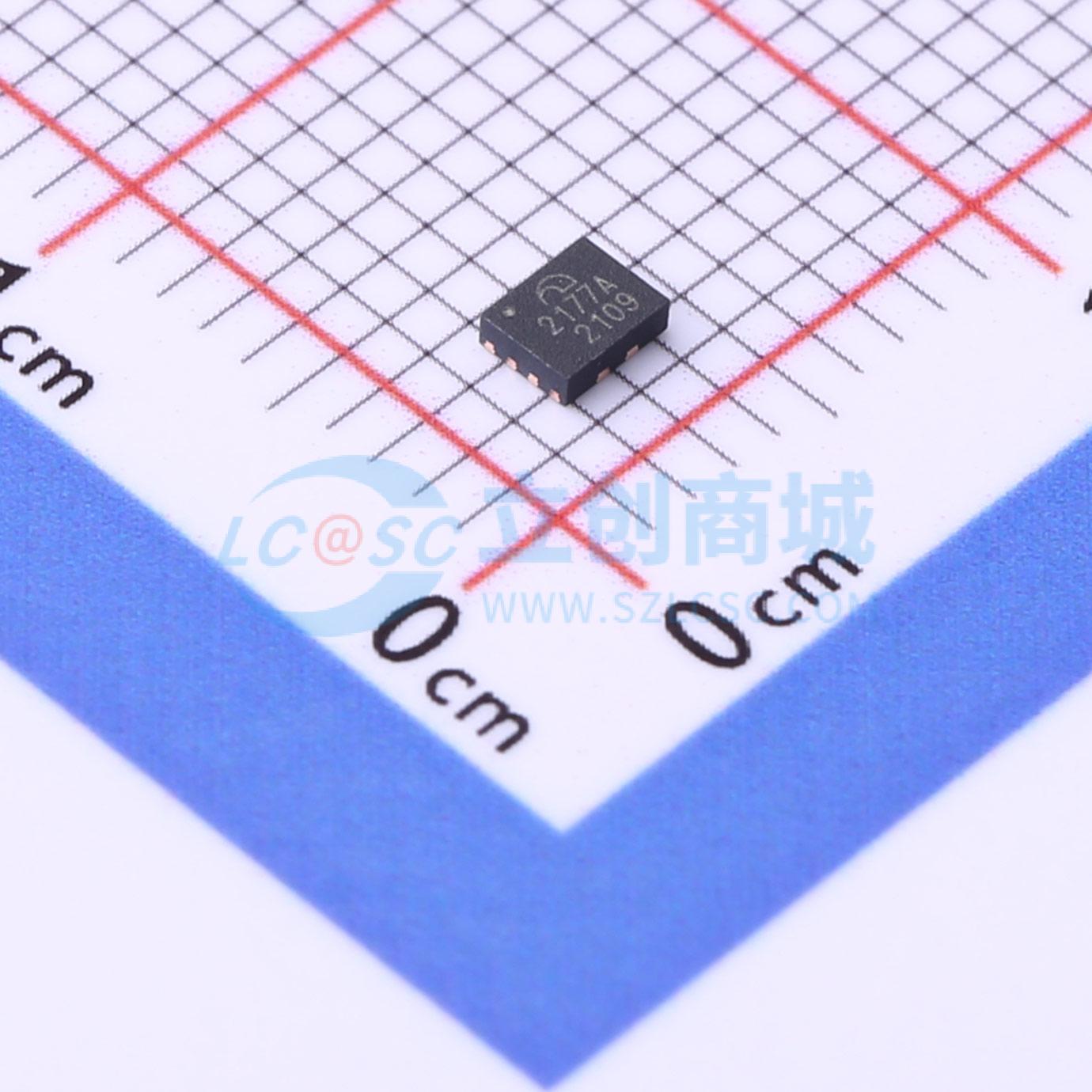

ME2177AQF11BG

高效7-A 同步整流升压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME2177是一款高功率密度的同步整流升压DC-DC转换器,集成两个低导通电阻的功率开关,为便携设备提供高效率、小型化的供电方案。具有2.7V～12V的宽输入电压范围,输出电压最高至12.6V,具备7A开关电流能力,可提供20W功率输出。
品牌名称: MICRONE(南京微盟)
商品型号: ME2177AQF11BG
商品编号: C2983871
商品封装: VQFN-11(2x2.5)
包装方式: 编带
商品毛重: 0.05克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

ME2177是一款高功率密度的同步整流升压DC-DC转换器，集成两个低导通电阻的功率开关来减低导通功率损耗，为便携设备提供高效率、小型化的供电方案。ME2177具有2.7 - 12 V的宽输入电压范围，输出电压最高至12.6 V，具备7 A开关电流能力，可提供20 W功率输出。

ME2177采用电流模自适应恒定关断时间控制架构，在不同负载条件下自动切换工作模式，重载时采用PWM模式，轻载时为PFM模式，同时可通过外部电阻在200 kHz ~ 2.2 MHz之间设定PWM的开关频率。ME2177还具有可编程的峰值限流。除此之外，ME2177内置输入UVLO、输出OVP、软启动和OTP等功能。

商品特性

输入电压范围：2.7 V ~ 12 V
输出电压范围：4.5 V ~ 12.6 V
较低的关断电流：1 μA ~ 4 μA
低开关RDS(ON) (低侧、高侧)：20 mΩ、28 mΩ
效率可达89%（VIN = 3.3 V，VOUT = 9 V，IOUT = 2 A）
可调开关频率：200 kHz ~ 2.2 MHz
可调峰值电流限流：ILIM = 10 A@RILIM = 150 kΩ
自动切换工作模式：PFM、PWM
内部软启动：2.5 ms
输出过压保护：13.4 V
过温保护：150 °C

应用领域

快充移动电源
电子烟
蓝牙扬声器
便携POS终端

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~12V
	输出电压	4.5V~12.6V
	输出电流	7A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	120uA
	开关管(内置/外置)	内置
	输出类型	可调
