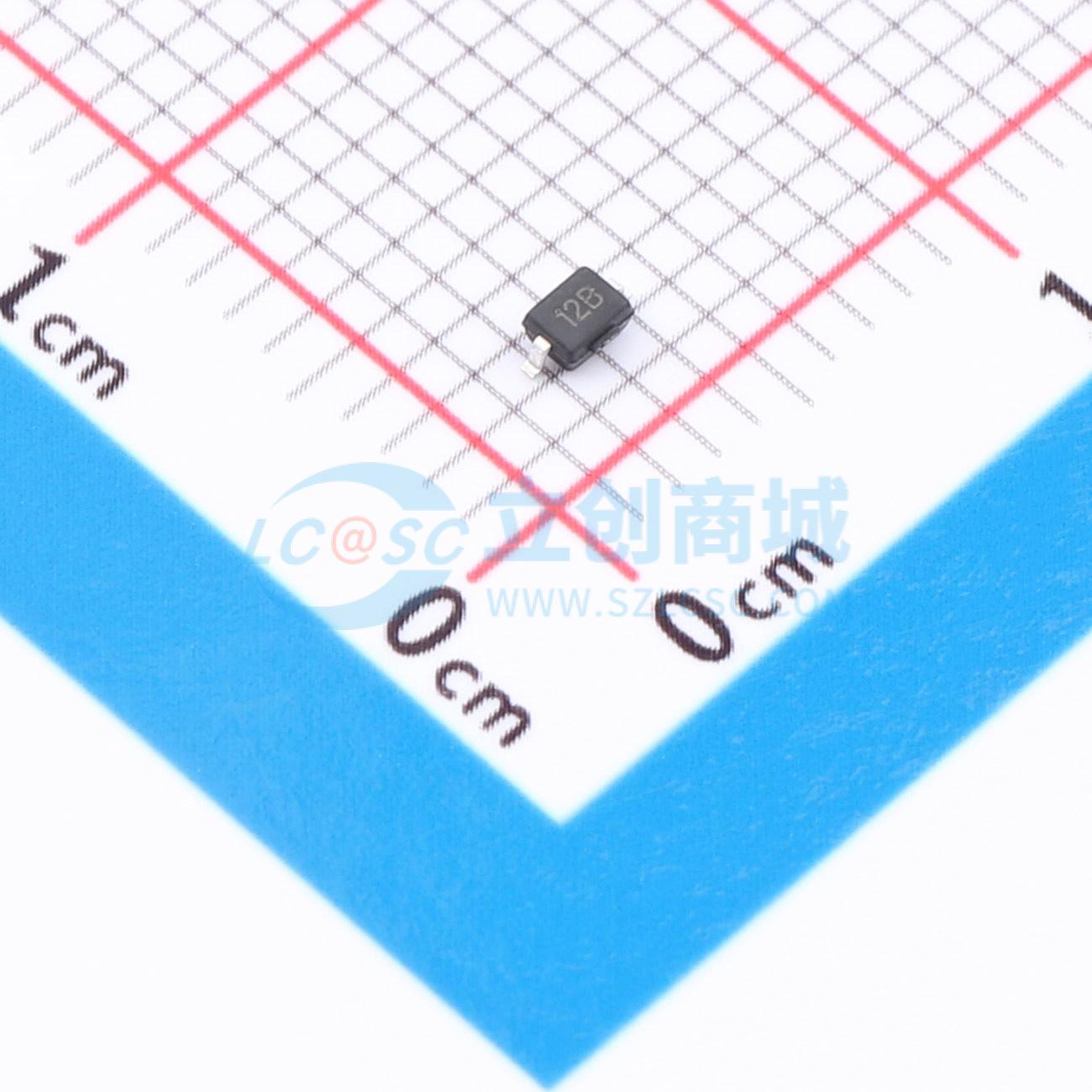

SD12C

双向ESD 12V截止峰值浪涌电流：18A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD12C旨在采用单片硅技术，替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以实现快速响应时间和超低静电放电（ESD）钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。SD12C符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。SD12C采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805多层压敏电阻（MLV）器件占用相同的印刷电路板（PCB）焊盘面积。
品牌名称: DOWO(东沃)
商品型号: SD12C
商品编号: C2983255
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

SD12C旨在采用单片硅技术，替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻，以实现快速响应时间和超低静电放电（ESD）钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。SD12C符合IEC 61000 - 4 - 2（ESD）标准，可承受±15 kV空气放电和±8 kV接触放电。SD12C采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805多层压敏电阻（MLV）器件占用相同的印刷电路板（PCB）焊盘面积。

商品特性

400W峰值脉冲功率（8/20μs）
保护一条数据或电源线
超低泄漏电流：纳安（nA）级
工作电压：12V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 4（雷击）18A（8/20ns）
符合RoHS标准
封装：SOD - 323
引脚镀层：雾锡

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
外设
寻呼机外设
台式机和服务器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	20V
	峰值脉冲电流(Ipp)	18A
	峰值脉冲功率(Ppp)	400W
	击穿电压	13V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
