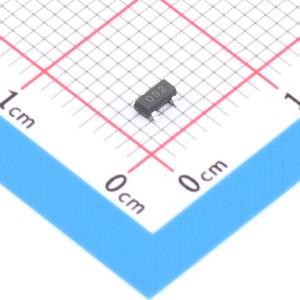

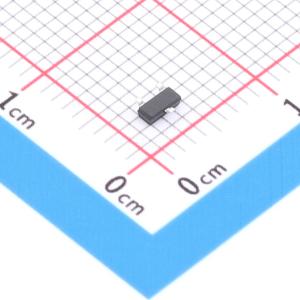

温馨提醒：图片仅供参考，商品以实物为准
SM36T1G
双向ESD 36V截止 峰值浪涌电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：360W峰值脉冲功率（p = 8/20μs）。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC 61000-4-2 ±30kV（接触），±30kV（空气）。应用：便携式电子设备。 机顶盒
- 品牌名称
- DOWO(东沃)
- 商品型号
- SM36T1G
- 商品编号
- C2983256
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 85V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压 | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 360瓦峰值脉冲功率（tp = 8/20μs）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC61000-4-2 ±30kV（接触）±30kV（空气）
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）6A（8/20μs）
应用领域
- 便携式电子设备
- 机顶盒
- 手机及配件
- 控制与监测系统
- RS-232、RS-422和RS-485
