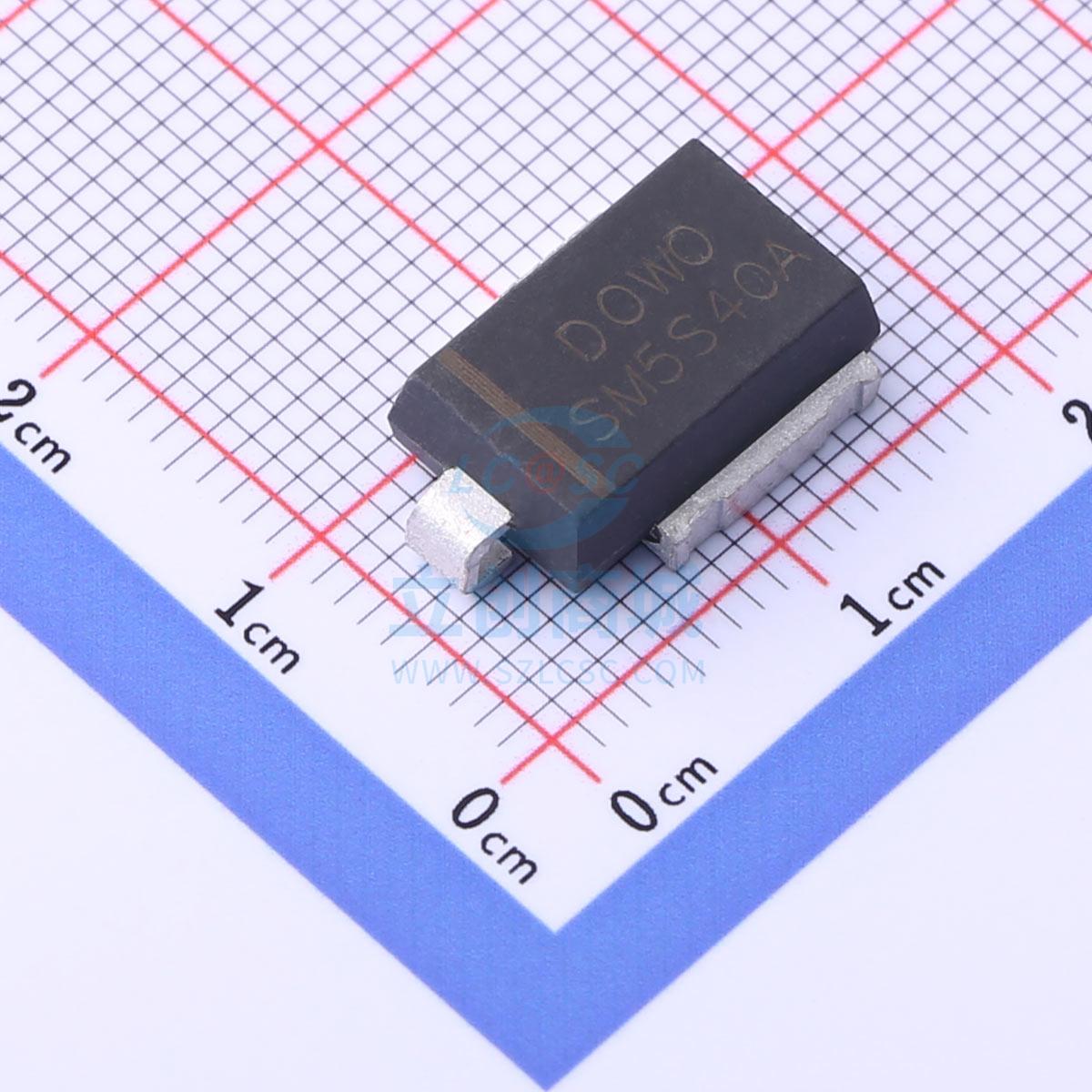

温馨提醒：图片仅供参考，商品以实物为准
SM5S40A
单向TVS 40V截止 峰值脉冲电流：56A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：优化的玻璃钝化芯片。 Tj = 175℃，适用于高可靠性和汽车应用要求。 3600W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）：0.01%。 符合 ISO 7637-2 5a/5b 和 ISO 16750 负载突降测试（因测试条件而异）。 AEC-Q101 认证。 低泄漏电流。 低正向压降。 单向极性。 出色的钳位能力。 极快的响应时间。 RoHS 合规
- 品牌名称
- DOWO(东沃)
- 商品型号
- SM5S40A
- 商品编号
- C2983275
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 3.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 64.5V | |
| 峰值脉冲电流(Ipp) | 56A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 3.6kW | |
| 击穿电压 | 44.4V | |
| 反向电流(Ir) | 10uA | |
| 类型 | TVS |
商品特性
- 优化的玻璃钝化芯片
- 具备 TJ = 175℃工作能力，适用于高可靠性和汽车应用要求
- 在 10/1000 μs 波形下，峰值脉冲功率能力达 3600 W，重复率（占空比）：0.01 %
- 满足 ISO 7637 - 2 5a/5b 和 ISO 16750 负载突降测试（因测试条件而异）
- 通过 AEC - Q101 认证
- 低漏电流
- 低正向压降
- 单向极性
- 出色的钳位能力
- 极快的响应时间
- 符合 RoHS 标准
