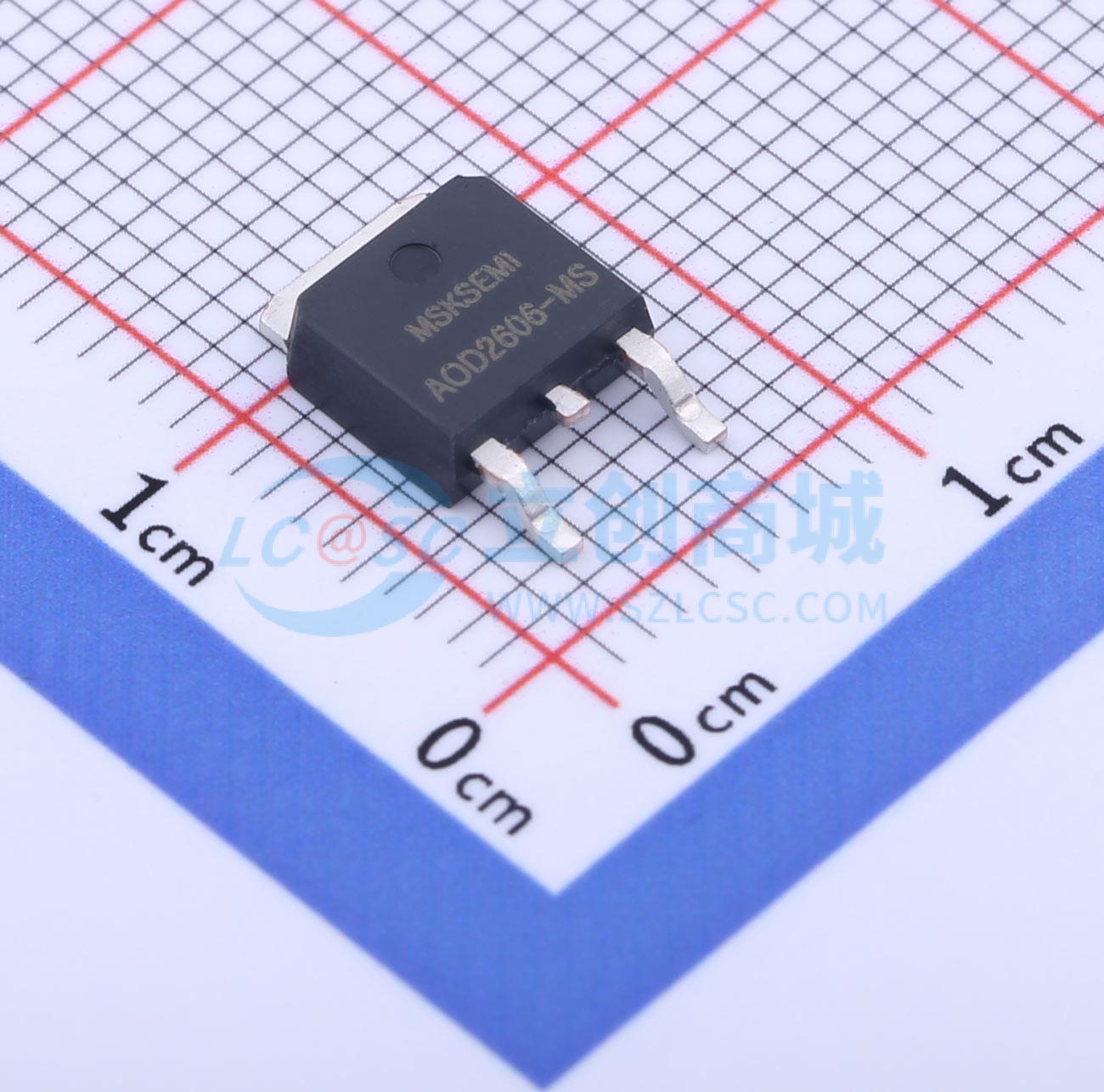

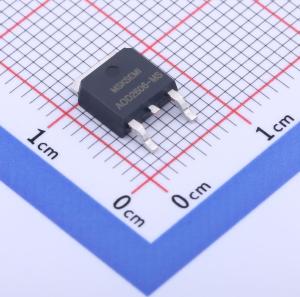

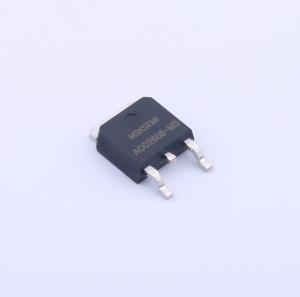

AOD2606-MS
AOD2606-MS 1个N沟道 耐压:60V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AOD2606-MS采用先进的VD MOS技术，可实现低导通电阻RDS(ON)、低栅极电荷和快速开关。该器件经过专门设计，具备更好的耐用性，适用于低导通电阻RDS(ON)和品质因数（FOM）、极低开关损耗、出色稳定性和一致性的逆变器。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AOD2606-MS
- 商品编号
- C2982212
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 33nC | |
| 输入电容(Ciss) | 2.68nF | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 260pF |
商品概述
AOD2606-MS采用先进的VD MOS技术,可实现低导通电阻RDS(ON)、低栅极电荷和快速开关。 该器件经过专门设计,具备更好的耐用性,适用于低导通电阻RDS(ON)和品质因数(FOM)、极低开关损耗、出色的稳定性和一致性的逆变器应用。
商品特性
- 漏源电压VDS = 60V
- 漏极电流ID = 80A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) < 8mΩ
- 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) < 12mΩ
应用领域
-消费电子电源-电机控制-同步整流-隔离式直流电源-同步整流应用
