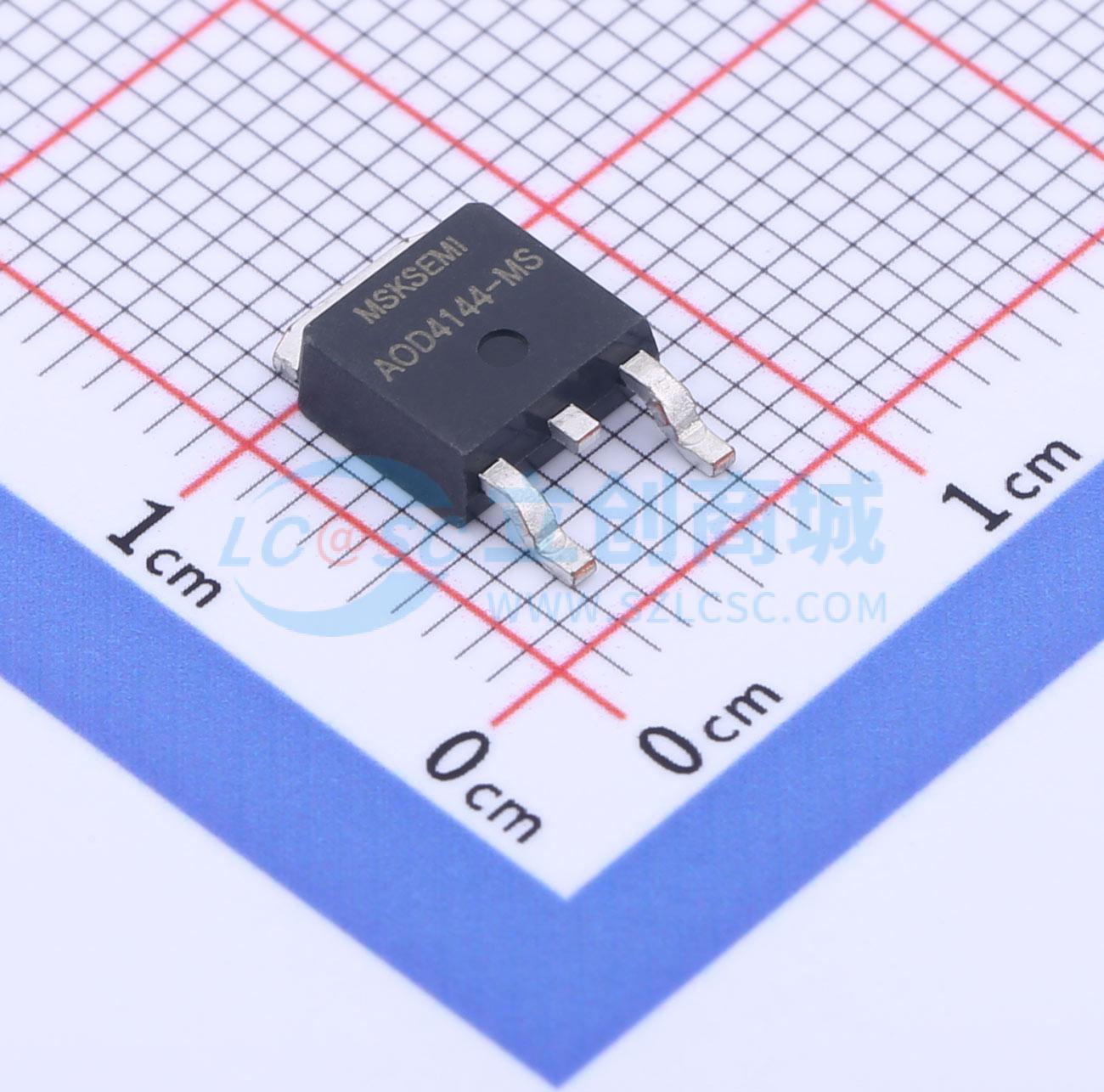

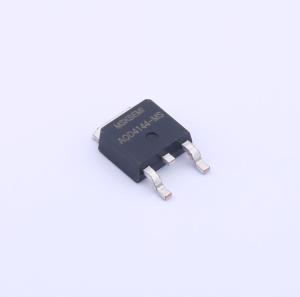

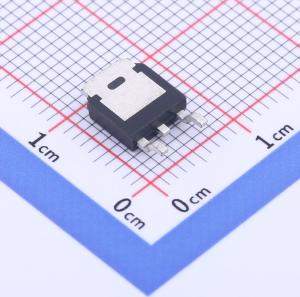

AOD4144-MS
N沟道 MOSFET,电流:60A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AOD4144-MS采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AOD4144-MS
- 商品编号
- C2982219
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 耗散功率(Pd) | 41W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.317nF | |
| 反向传输电容(Crss) | 131pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 163pF |
商品概述
D9N20是一款高压功率MOSFET，采用先进的沟槽MOSFET设计，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率MOSFET通常用于开关电源和适配器的高速开关应用。
商品特性
- 漏源电压VDS = 30 V,漏极电流ID = 60 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 8.5 mΩ
应用领域
-电池保护-负载开关-不间断电源
