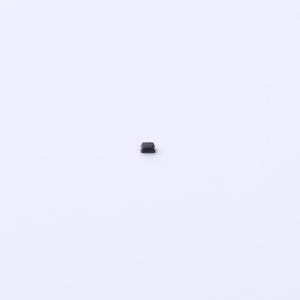

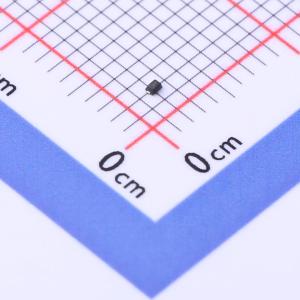

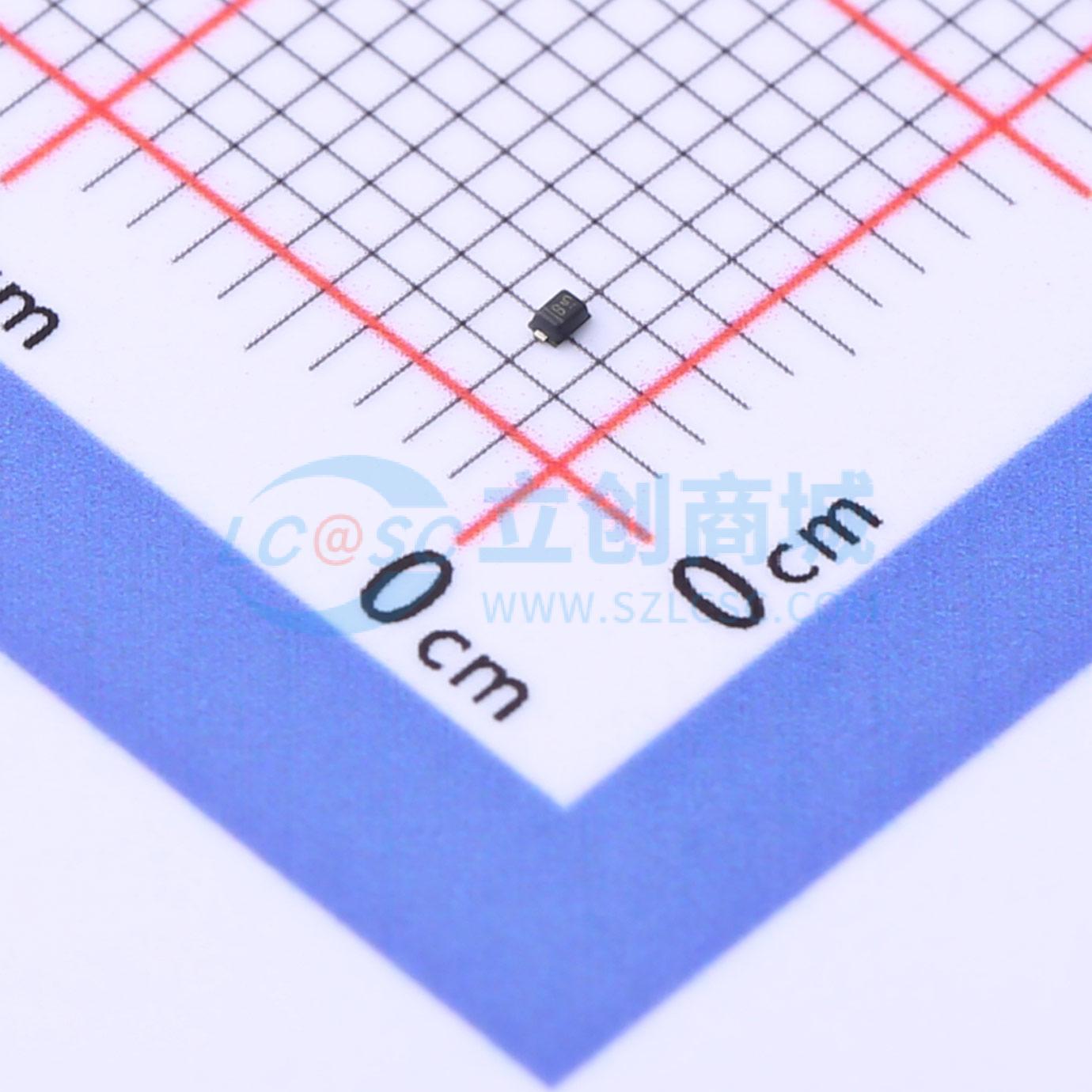

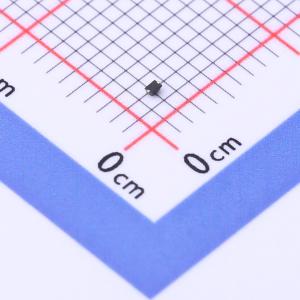

温馨提醒：图片仅供参考，商品以实物为准
MSESD9B3.3ST5G
B 双向ESD 3.3V截止 峰值浪涌电流：2.3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 峰值脉冲功率（tp=8/20s）(PPP):44W 最大反向峰值脉冲电流(IPP):2.3A 钳位电压（VC): 19V 工作电压（VRWM）:3.3V 击穿电压VR）:5V 结电容（CJ）:12PF-18PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSESD9B3.3ST5G
- 商品编号
- C2982173
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 2.3A | |
| 峰值脉冲功率(Ppp) | 44W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5V | |
| 反向电流(Ir) | 2.5uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 每线路80W峰值脉冲功率(tP = 8/20μs)
- SOD-923封装
- 可替代MLV(0402)
- 双向配置
- 响应时间典型值 < 1 ns
- 低钳位电压
- 符合RoHS标准
- 为数据线提供瞬态保护，符合IEC61000-4-2(ESD) ±30KV(空气放电)，±30KV(接触放电)；IEC61000-4-4 (EFT) 40A (5/50ns)
应用领域
- 蜂窝电话
- 便携设备
- 数码相机
- 电源
