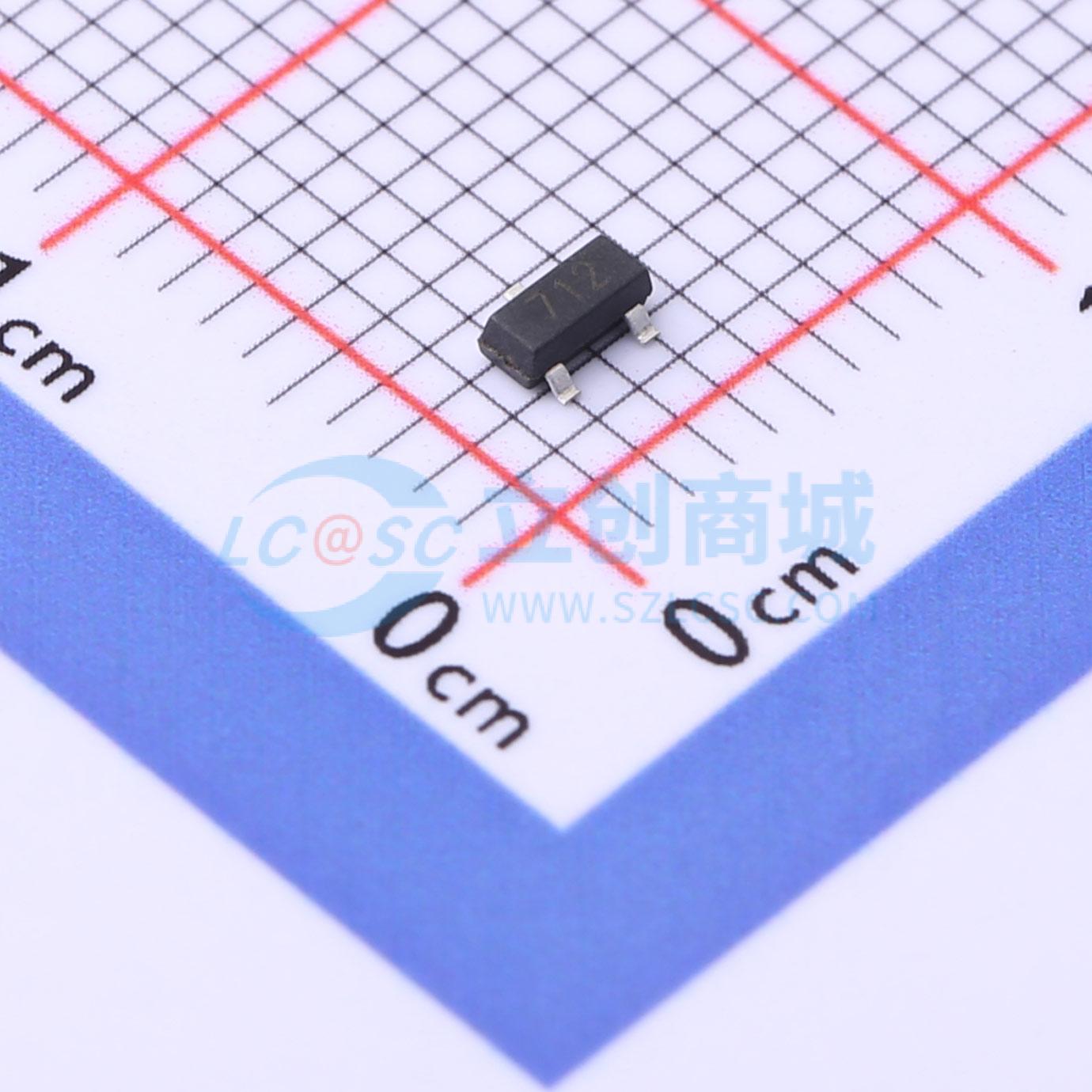

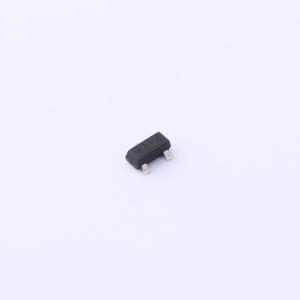

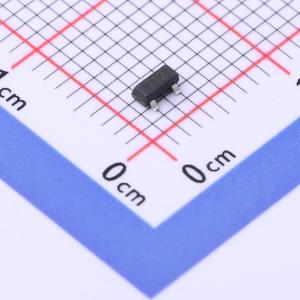

温馨提醒：图片仅供参考，商品以实物为准
ESDBW712C2-MS
712 ESD 12V 7V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20μs）(PPP):260W 峰值脉冲电流（tp=8/20μs）(IPP):10A 峰值反向工作电压(VRWM):7V-12V 击穿电压(VBR):7.5V-13.3V 钳位电压（VC):10V-26V 结电容:45PF-75PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESDBW712C2-MS
- 商品编号
- C2982182
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V；12V | |
| 钳位电压 | 12V；26V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 260W@8/20us | |
| 击穿电压 | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA；20uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 45pF |
商品特性
- 400瓦峰值脉冲功率（tp = 8/20μs）
- 依据IEC 61000-4-2标准为非对称数据线提供瞬态保护（ESD）±15kV（空气）、±8kV（接触）
- 符合IEC 61000-4-4标准（EFT）40A（5/50ns）
- 符合IEC 61000-4-5标准（浪涌）12A（8/20μs）
- 保护两条+12V至 -7V线路
- 低电容
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 为具有扩展共模范围的RS - 485收发器提供保护
- 安全系统
- 自动取款机
- 混合光纤同轴电缆（HFC）系统
- 网络
