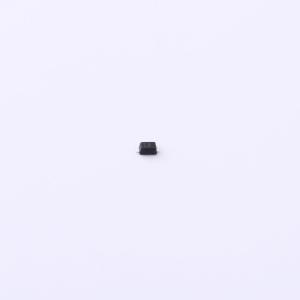

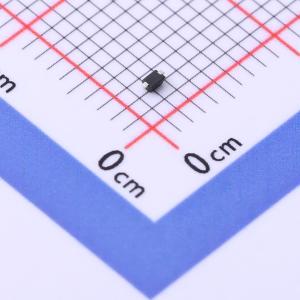

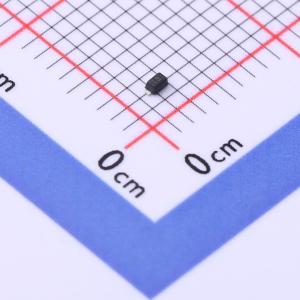

ESD5B5CL-MS
LB ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 峰值脉冲功率（tp=8/20μs）(PPP):40W 峰值反向工作电压(VRWM):5V 击穿电压(VBR):5.2V-8V 钳位电压（VC）:9V 结电容（CJ):4.5PF-6PF
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD5B5CL-MS
- 商品编号
- C2982186
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4.5pF |
商品特性
- IEC61000-4-2(静电放电) ±8kV(接触放电)，±15kV(空气放电)；IEC61000-4-4(电快速瞬变脉冲群) 40A(5/50ns)
- 峰值功耗：40W(8/20μs)
- 保护一条输入/输出线
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 低电容
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外设
