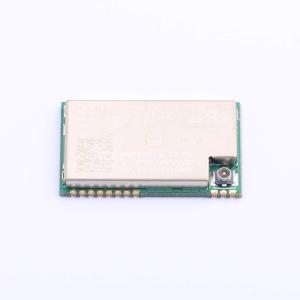

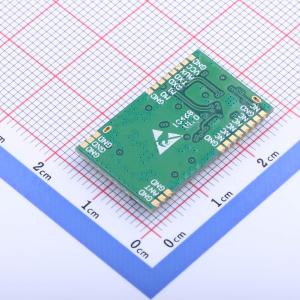

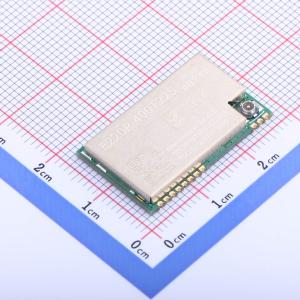

E220P-400T22S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LLCC68无线lora模块433/470MHz稳定传输UART支持RSSI读取空中唤醒
品牌名称: EBYTE(亿佰特)
商品型号: E220P-400T22S
商品编号: C2980721
商品封装: SMD,26x16mm
包装方式: 编带
商品毛重: 3克(g)

商品参数

商品概述

E220P-400T22S 采用全新一代的LoRa 扩频技术，基于LLCC68 芯片方案设计的无线串口模块（UART）。模块内置PA+LNA，理想条件下通信距离可达7km；(E220-400T22S 为5.6km)内置LNA 以及接收ESD 器件，抗干扰能力更强，接收距离更远。使用有源晶振，频偏±1PPM，在高温低温条件下都能正常通信。具有多种传输方式，工作在(410.125 - 493.125MHz）频段（默认433.125MHz），TTL 电平输出，兼容3.3V 与5V 的IO 口电压。支持空中唤醒、载波监听、通信密钥等功能，支持分包长度设定。

商品特性

基于LLCC68开发的全新LoRa扩频调制技术，带来更远的通讯距离，抗干扰能力更强
支持LBT功能，在发送前监听信道环境噪声，可极大的提高模块在恶劣环境下的通信成功率
支持RSSI信号强度指示功能，用于评估信号质量、改善通信网络、测距
支持空中唤醒，即超低功耗功能，适用于电池供电的应用方案
支持定点传输、广播传输、信道监听
支持深度休眠，该模式下整机功耗约3.5uA
支持全球免许可ISM 433.125MHz频段，支持470.125MHz抄表频段
内置LNA以及接收ESD器件，抗干扰能力更强，接收距离更远
使用有源晶振，频偏±1PPM，在高温低温条件下都能正常通信
参数掉电保存，重新上电后模块会按照设置好的参数进行工作
高效看门狗设计，一旦发生异常，模块将自动重启，且能继续按照先前的参数设置继续工作
支持2.4k～62.5kbps的数据传输速率
支持3.3～5.5V供电，大于5V供电均可保证最佳性能
工业级标准设计，支持-40～+85°C下长时间使用
IPEX/邮票孔射频接口

应用领域

家庭安防报警及远程无钥匙进入
智能家居以及工业传感器等
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器
高级抄表架构(AMI)
汽车行业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LoRa模块
	发射功率	22.5dBm
	接口类型	UART
	调制方式	LoRa
	工作电压	3.3V~5.5V

	属性	参数值
	天线形式	邮票孔天线；IPEX接口
	接收电流	11mA
	发送电流	110mA
	接收灵敏度	-136dBm
	通讯距离	5.6km
