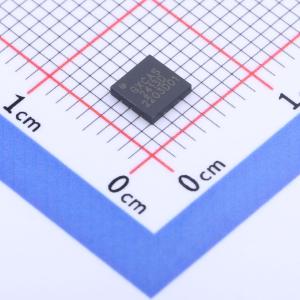

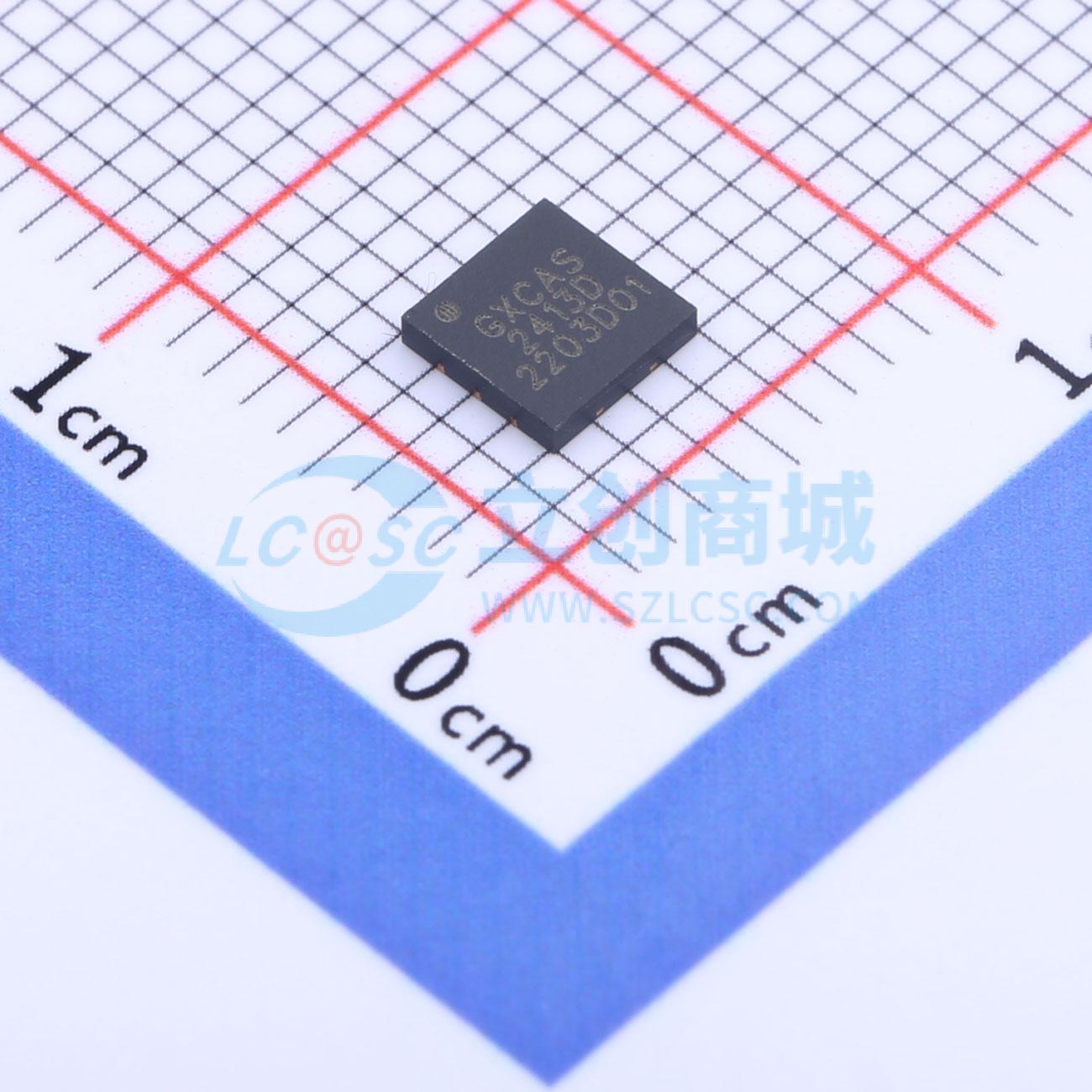

GX2413D
1024-Bit,1-Wire
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GX2413D是双通道可编程I / O 1-Wire?芯片。 PIO输 出配置为开漏，提供高达20mA的连续吸收能力和高 达28V的关断状态工作电压。 使用专用的设备级命 令协议来执行PIO PIN的控制和感测
- 品牌名称
- GXCAS(中科银河芯)
- 商品型号
- GX2413D
- 商品编号
- C2980106
- 商品封装
- DFN-6
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 工作电压 | 2.8V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 20mA | |
| 工作温度 | 0℃~+70℃ |
商品概述
GX2413在单芯片中集成了两个PIO PIN和一个功能齐全的1-Wire接口。PIO输出为开漏，工作电压高达28V，最大导通电阻为20fi。强大的通信协议可确保PIO输出更改不发生错误。每个GX2413都有一个64位长的注册号。注册号码保证唯一的标识，用于在多点1-Wire网络环境中处理设备，其中多个设备驻留在公共1-Wire总线上并且彼此独立地操作。装置电源由1-Wire总线寄生供电。GX2413的应用包括附件识别和控制，系统监控和一般输入/输出。
商品特性
- 开漏可编程的I / O PIN
- PIO PINs支持最大20mA连续电流吸收
- 支持28V（最大值）PIO PIN工作电压
- PIO下拉晶体管的导通电阻20fi max; OFF电阻1Mfi min
- 通过1-Wire的寄生电源
- 使用1-Wire协议以14.9kb或100kbps的速率与单个数字信号进行通信
- 独特的64位ROM序列号码工厂光刻到每个设备
- 开关点滞后和滤波，以在噪声存在的情况下优化性能
- 1-Wire IO PIN支持故障条件下的28V绝对最大直流电平
- 在0℃至 + 70℃范围内，可在2.8V至5.25V的宽1线电压范围内工作
- 1-Wire IO PIN的高ESD抗扰度：8kV HBM 典型元件
应用领域
- LED控制
- 附件识别和控制
- 通用输入/输出
- 钥匙拣选系统
- 工业控制器
- 系统监控
