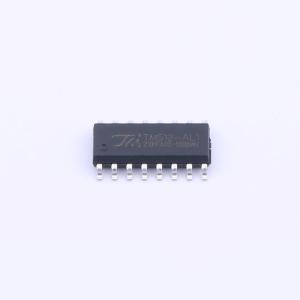

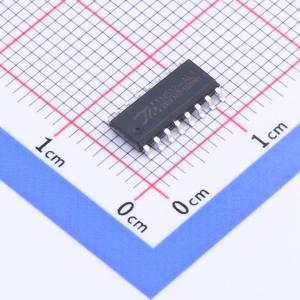

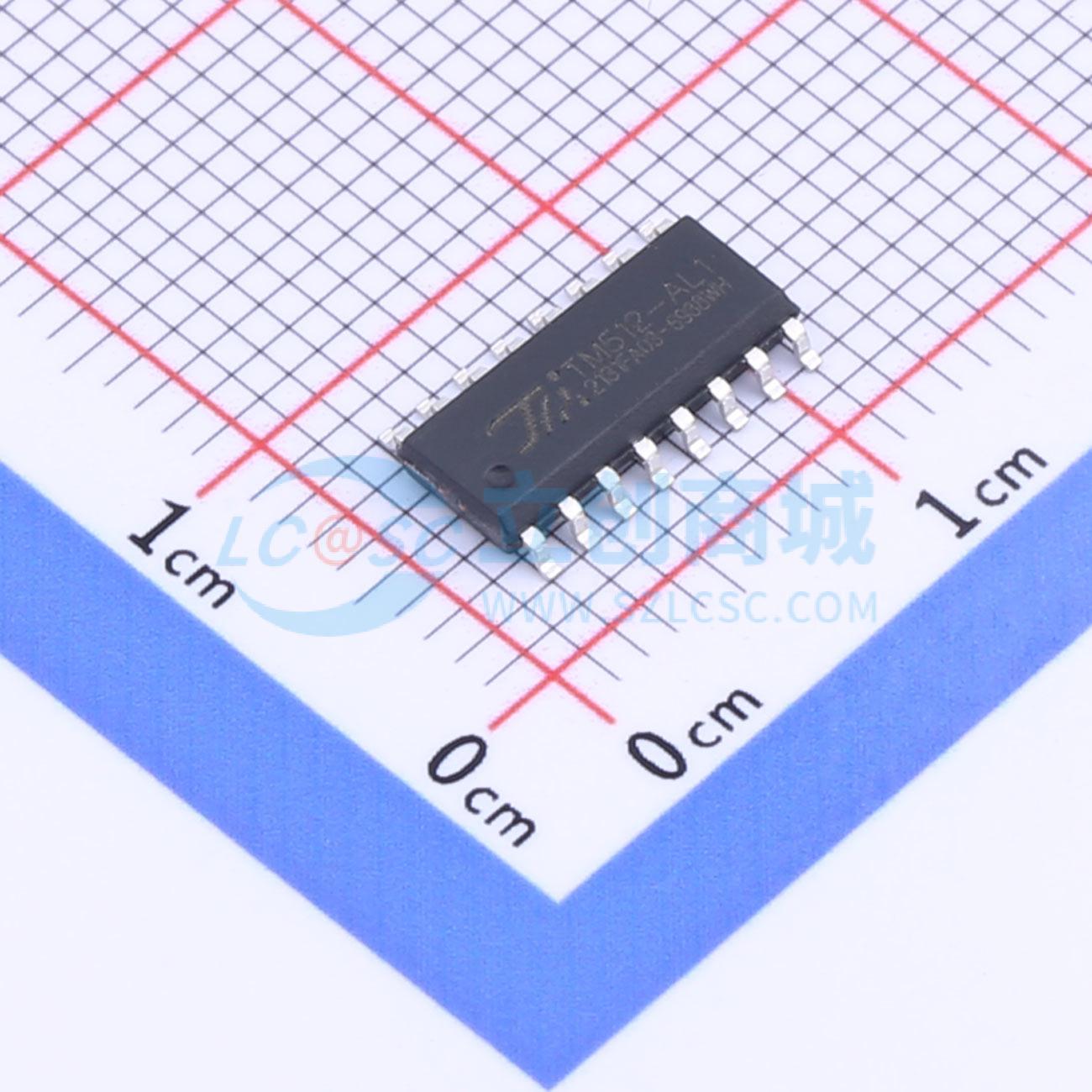

TM512AL1

DMX512解码及驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM512-AL1是DMX512差分并联协议LED驱动芯片，可选择1/2/3/4通道高精度恒流输出，并带解码转发功能，可通过DO口转换成单线800Kbps数据输出，输出数据编码形式为归0码，DO输出数据可直接控制800Kbps速率IC，可转发192个通道数据。TM512-AL1解码技术精准解码DMX512信号，可兼容并拓展DMX512协议信号，对传输频率在200Kbps～500Kbps以内的DMX512信号完全自适应解码，无需进行速率设置，寻址可达4096通道。TM512-AL1内置E2PROM，无需外接，同时支持在线写码，芯片提供4个耐压30V可达60毫安的高精度恒流输出通道，并且通过1个外接电阻来设定电流的输出大小。
品牌名称: TM(天微)
商品型号: TM512AL1
商品编号: C2980110
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.304克(g)

商品参数

商品概述

TM512-AL1是DMX512差分并联协议LED驱动芯片，可选择1/2/3/4通道高精度恒流输出，并带解码转发功能，可通过DO口转换成单线800Kbps数据输出，输出数据编码形式为归0码，DO输出数据可直接控制800Kbps速率IC，可转发192个通道数据。TM512-AL1解码技术精准解码DMX512信号，可兼容并拓展DMX512协议信号，对传输频率在200Kbps～500Kbps以内的DMX512信号完全自适应解码，无需进行速率设置，寻址可达4096通道。TM512-AL1内置E2PROM，无需外接，同时支持在线写码，芯片提供4个耐压30V可达60毫安的高精度恒流输出通道，并且通过1个外接电阻来设定电流的输出大小。TM512-AL1有PWM反极性降频输出功能，此功能适合外挂三极管，MOS管进行扩流驱动。高端口刷新率，大幅提高画面刷新率。TM512-AL1更可将多组恒流输出接口短路以扩大电流驱动能力。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。

商品特性

兼容并扩展DMX512(1990)信号协议
控制方式：差分并联，最大支持4096通道寻址
对信号传输速率200Kbps～500Kbps的DMX512信号可完全自适应解码
内置E2PROM，无需外接E2PROM
单独的地址串联写码线，可一次性自动写码，支持先安装后写码方式
E2地址码双备份模式，部分E2损坏也不影响地址码读取
PWM选择端可选择反极性降频功能，降频后端口刷新率800Hz
PWM256级灰度控制
画面刷新率3KHz以上
内置5V稳压管
OUTR/OUTG/OUTB/OUTW输出耐压大于30V
OUTR/OUTG/OUTB/OUTW四位恒流输出通道
外置输出恒流可调电阻，每通道电流范围3～60mA
±3%通道间电流差异值，±3%芯片间电流差异值
支持1/2/3/4组字段数据读取模式
上电自检亮白灯，写码成功后亮蓝灯，新地址生效不需要重新上电
输出通道逐步延时，降低突波电流干扰
工业级设计，性能稳定
封装形式：SOP16

应用领域

线条灯
洗墙灯
舞台灯光系统
室内外视频墙
装饰照明

数据手册PDF

放大查看下载PDF

优惠活动

1.4折起

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~5.5V
	开关频率	-
	通道数	4
	输出电流	60mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
	恒流精度	3%
