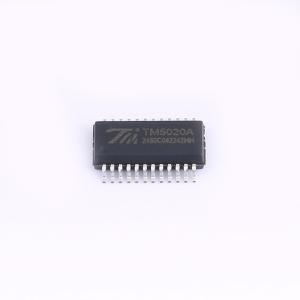

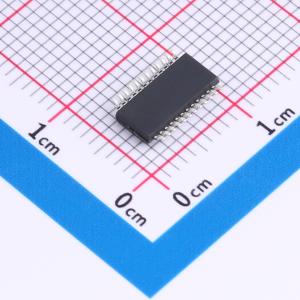

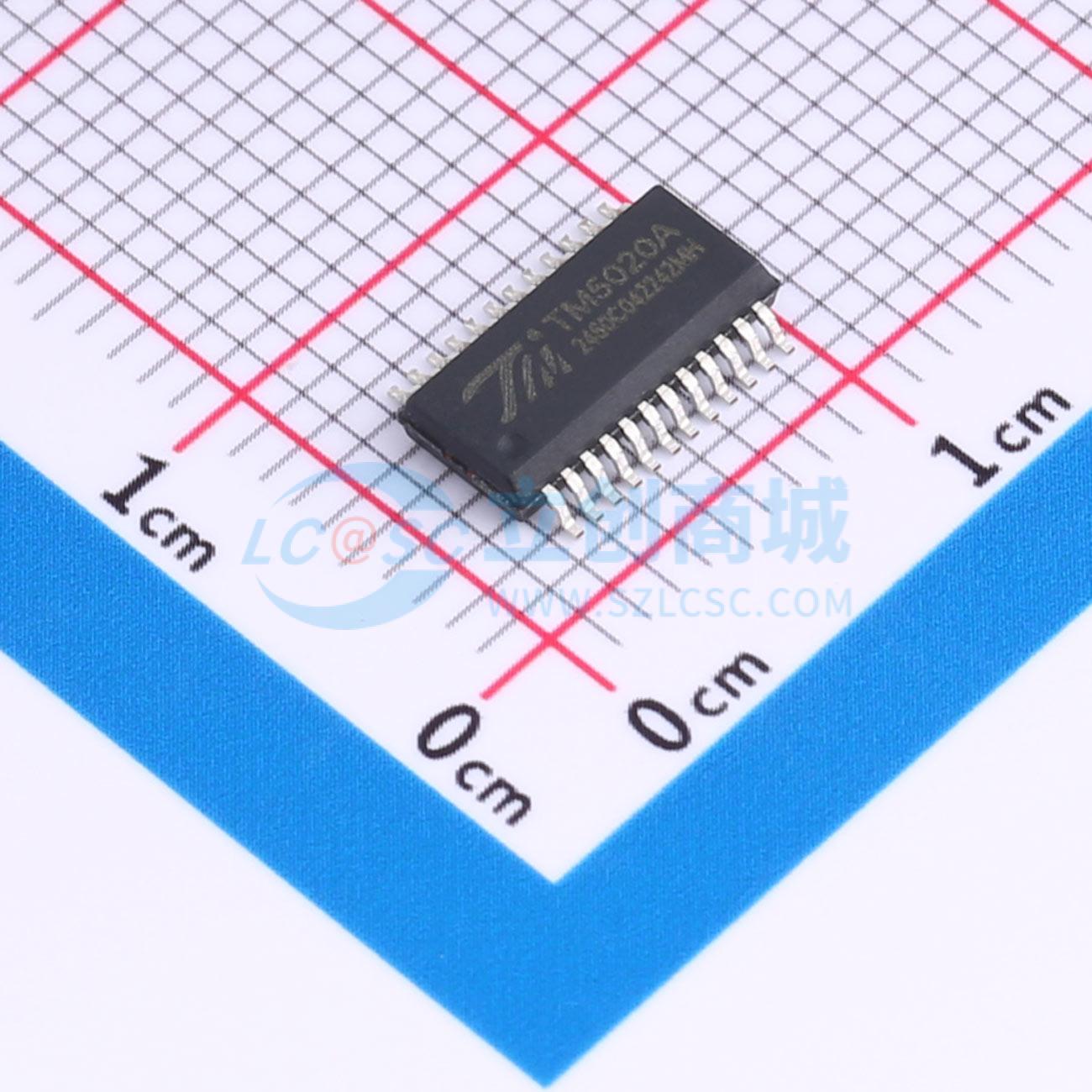

TM5020A
16通道LED恒流驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM5020A是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。TM5020A具有16个电流源，可以在每个输出端口提供3~36 mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（R(EXT)）的外接电阻来调整TM5020A各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。
- 品牌名称
- TM(天微)
- 商品型号
- TM5020A
- 商品编号
- C2980109
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3.3V~5V | |
| 开关频率 | 25MHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 36mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 2% |
商品概述
TM5020A是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。TM5020A具有16个电流源，可以在每个输出端口提供3~36 mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（R(EXT)）的外接电阻来调整TM5020A各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量白平衡显示驱动模组。
商品特性
- 16个恒流源输出通道
- OUT端口耐压可保证11V
- 电流输出大小不因输出端负载电压变化而变化
- 恒流电流范围值：3~36 mA@VDD = 5V，3~20 mA@VDD = 3.3V
- 极为精确的电流输出值（通道与通道）最大误差： ≤±2.0 %（芯片与芯片）最大误差： ≤±3.0 %
- 通过调节外部电阻，可精密设定16个OUT的电流输出值
- 输出电流快速响应：最小脉宽 = 35 nS
- 高达25 MHz数据传输速率
- 具有施密特触发器的输入特性
- 工作电压：3.3 V~5 V
- 封装形式：SSOP24-0.635(QSOP24)
应用领域
- 户内、外单、双、全彩（动态、静态）LED显示屏
- 灯饰
- 节能照明
