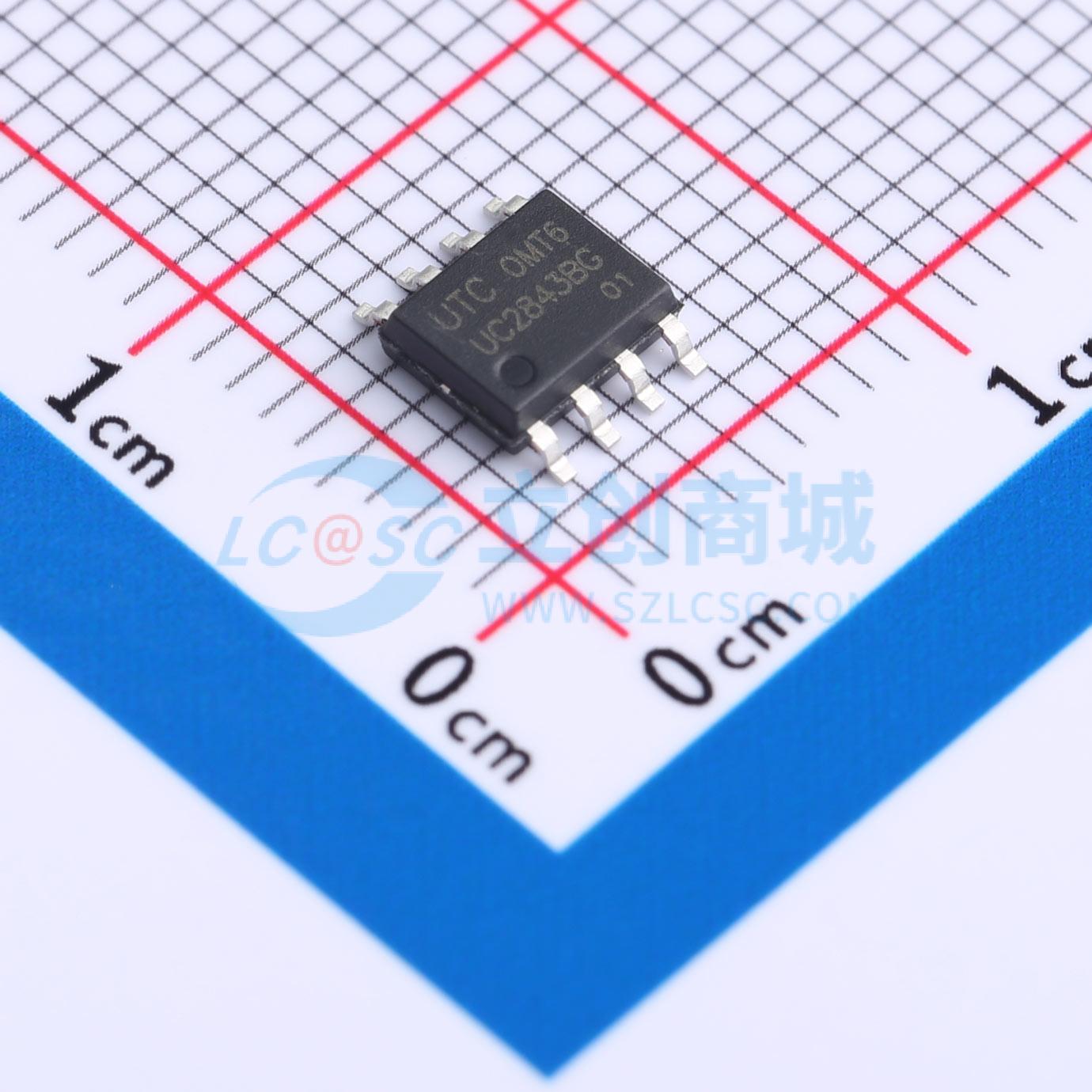

温馨提醒：图片仅供参考，商品以实物为准
UC2843BG-S08-R
高精度电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UC2843B是一款高精度电流模式PWM控制器,提供固定频率的电流模式控制设计,具有最小的外部组件。内部电路包括欠压锁定（UVLO）和高精度参考电压。该控制器还包含PWM比较器、逻辑确保锁存操作和图腾柱输出级,适合驱动N通道MOSFET。其启动电流低于0.5mA,振荡器放电电流为8.3mA（典型值）。UVLO阈值为8.4V。
- 品牌名称
- UTC(友顺)
- 商品型号
- UC2843BG-S08-R
- 商品编号
- C2978931
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 0V~30V | |
| 输出电流 | 200mA | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
UTC UC2843B提供了一种离线或直流-直流固定频率电流模式控制设计，所需外部元件最少。内部实现的电路包括欠压锁定(UVLO)和在误差放大器输入端具有高精度的参考电压。UTC UC2843B还包含内部电路，其中包括一个提供限流控制的脉宽调制(PWM)比较器、确保锁存操作的逻辑以及一个设计用于源出或吸入高峰值电流的图腾柱输出级。当处于关断状态时，输出级为低电平，适用于驱动N沟道MOSFET。
UTC UC2843B还具有以下优点：启动电流低于0.5mA，而振荡器放电电流规定为8.3mA（典型值）。在UVLO条件下，当吸入10mA且Vcc=5V时，输出的最大饱和电压为1.2V。UTC UC2843B的典型UVLO阈值为8.4V（开启）和7.6V（关闭），并且可以运行至接近100%的占空比。
商品特性
- 电流模式工作：500 kHz
- 低启动电流值 <0.5 mA
- 用于逐周期限流的锁存PWM
- 调整的振荡器放电电流
- 自动前馈补偿
- 内部调整的参考电压，带UVLO
- 带有迟滞的高电流图腾柱输出UVLO
- 双脉冲抑制
