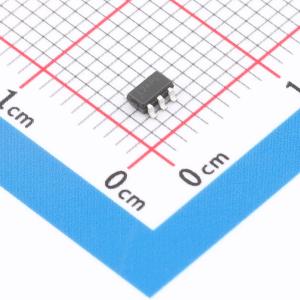

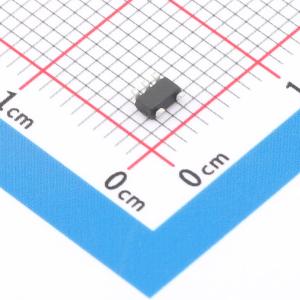

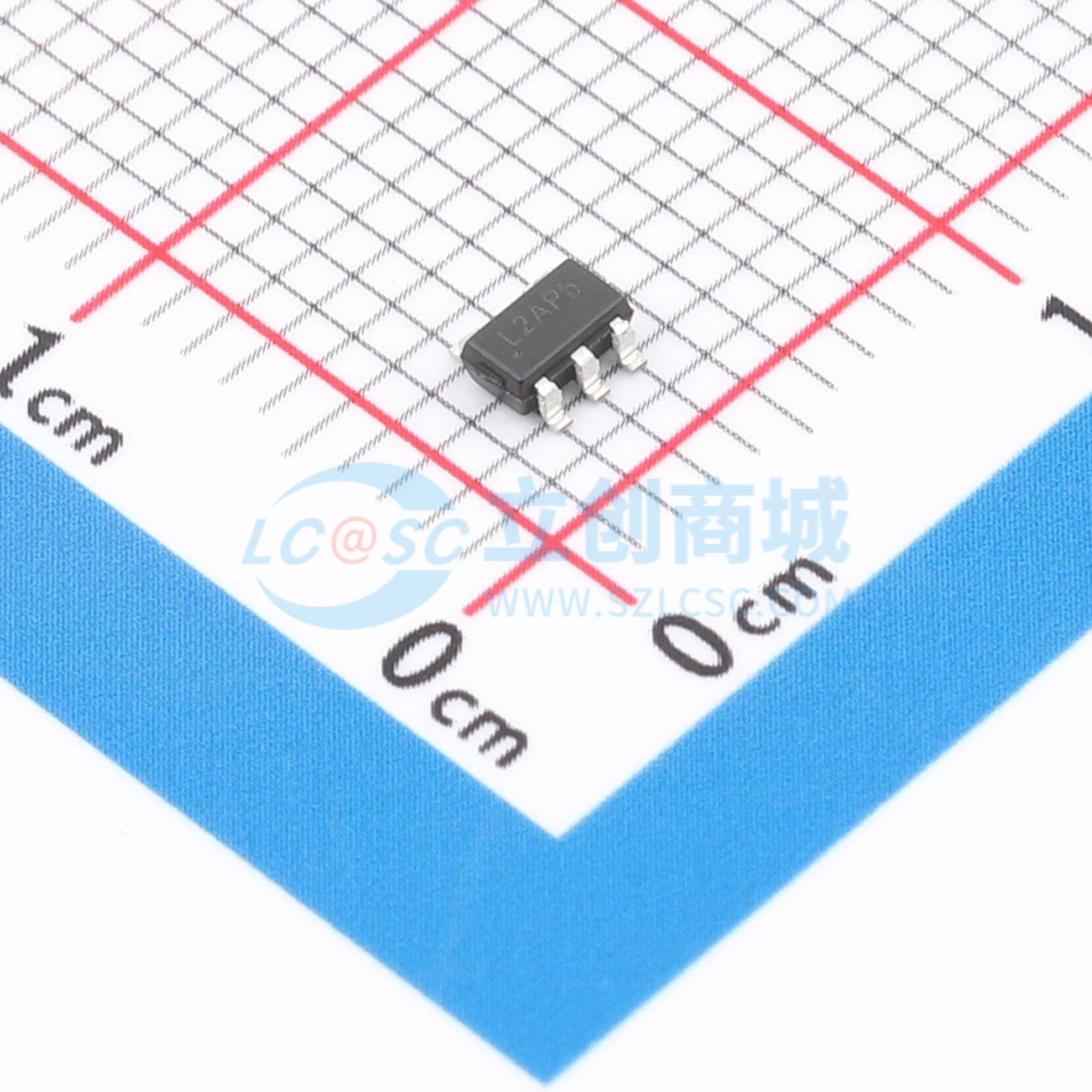

TPL740ADJ-5TR
800mV~5V 500mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列高性能、低压差线性稳压器，支持最大500 mA输出电流，具有低静态电流和高电源抑制比（PSRR）。使用2.2 μF至10 μF陶瓷输出电容即可保持稳定。在1 kHz时具有60 dB的高PSRR，这一特性使其非常适合前级电源产生高噪声的对电源敏感的应用。低至49 μA的静态电流和仅20 nA的关断电流，使其成为电池供电便携式设备的理想选择。折返式限流和热过载保护电路提高了重载条件下的可靠性。提供多种输出电压选项，包括固定和可调版本，在工作条件下输出电压精度为±2%。在-40℃至+125℃的结温范围内性能有保证。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL740ADJ-5TR
- 商品编号
- C2978933
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.061767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | 300mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 49uA | |
| 噪声 | 40uVrms | |
| 功能特性 | 使能控制；短路保护；热关断；输入欠压保护；过流保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL740 系列是一系列高性能、低压差线性稳压器。该系列支持最大 500 mA 的输出电流，具有低静态电流和高电源抑制比。TPL740 系列在使用 2.2 μF 至 10 μF 的陶瓷输出电容器时可保持稳定。该系列具有高电源抑制比，在 1 kHz 下可达 60 dB。这一特性使得 TPL740 系列非常适合对电源噪声敏感的应用，能够有效抑制前级电源产生的高噪声。低至 49 μA 的静态电流和仅 20 nA 的关断电流，使得 TPL740 系列成为采用电池供电的便携式设备的理想选择。折返式电流限制和热过载保护电路提高了其在重载条件下的可靠性。TPL740 系列提供多种输出电压选项，包括固定电压和可调电压版本，在整个工作条件下输出电压精度为 ±2%。该系列的工作结温范围保证为 −40°C 至 +125°C。
商品特性
- 输入电压范围：2.4 V 至 5.5 V
- 输出电压选项：固定电压：1.2 V、1.8 V、2.5 V、2.8 V、3 V、3.3 V；可调电压：0.8 V 至 5 V
- 高输出精度：室温下典型值为 ±1%；整个工作条件下为 ±2%
- 最大输出电流：500 mA
- 低压差电压：在 500 mA 时为 400 mV
- 低静态电流和关断电流
- 折返式电流限制和热保护
- 使用 2.2 μF 陶瓷电容器可保持稳定
- 启动期间具有浪涌输入电流限制
- 热关断保护
- 结温范围：−40°C 至 +125°C
- 封装选项：SOT23-5、SOT89-3、DFN1×1-4
应用领域
- 采用电池供电的手持设备
- 销售终端
- 视频监控
- 无线及物联网模块
