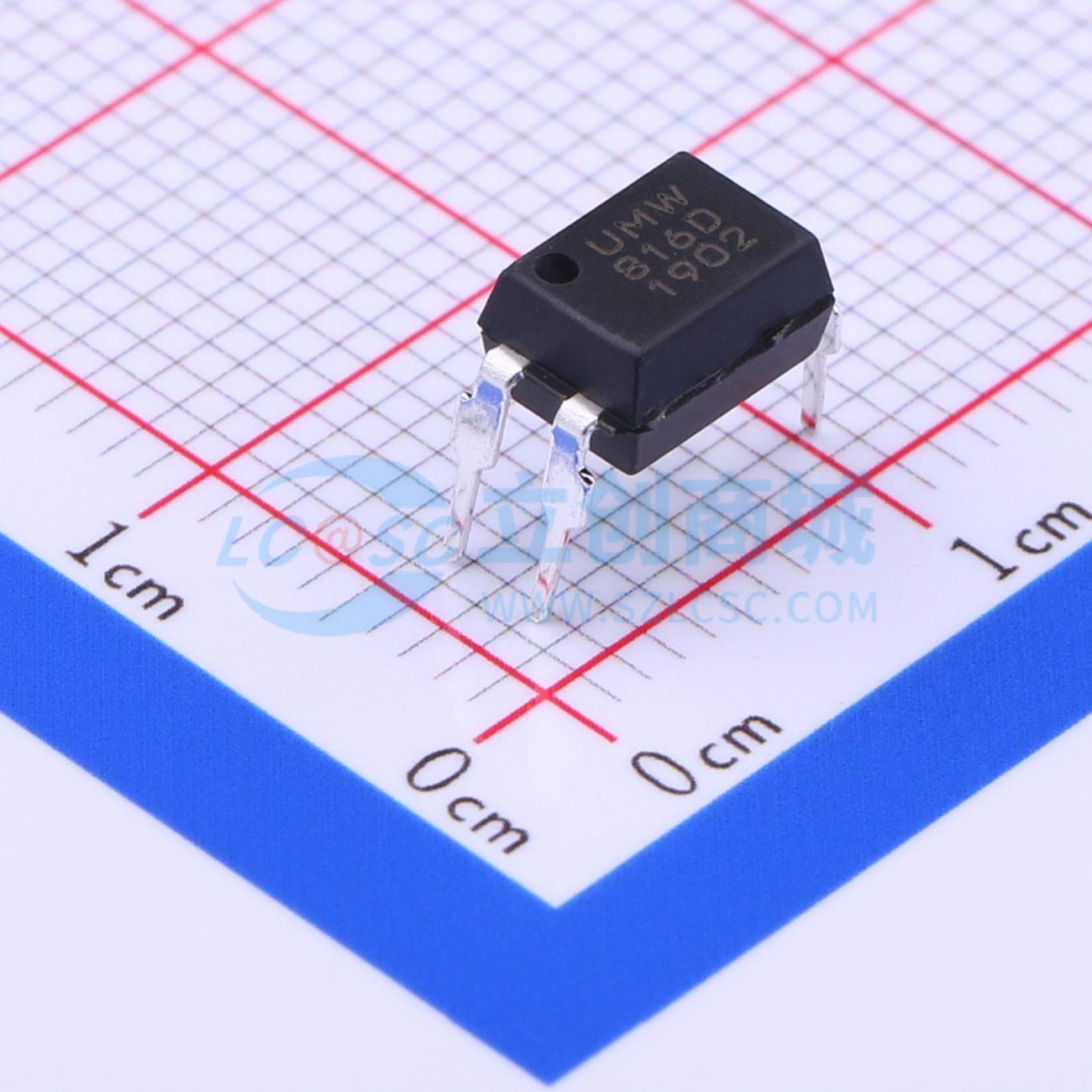

温馨提醒：图片仅供参考，商品以实物为准
LTV816D
DC输入 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 816光耦合器由一个GaAs的发射管和一个NPN的晶体管组成。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LTV816D
- 商品编号
- C364140
- 商品封装
- DIP-4
- 包装方式
- 盒装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
该器件由一片GaAs发射器和一片NPN晶体管构成，引脚间距为2.54mm，并已获得UL认证，认证文件号为E547318。
商品特性
- 电流转换比率最小为50%（工作条件：I_F = 5mA，V_CE = 5V）
- 绝缘电压为5,000Vrms
- 响应时间（典型值：上升时间4μs，下降时间5μs；工作条件：V_CE = 10V，I_C = 2mA，R_L = 100Ω）
应用领域
- 开关电源
- 电表
- 计算机
- 仪器应用
- 测量机
