温馨提醒：图片仅供参考，商品以实物为准

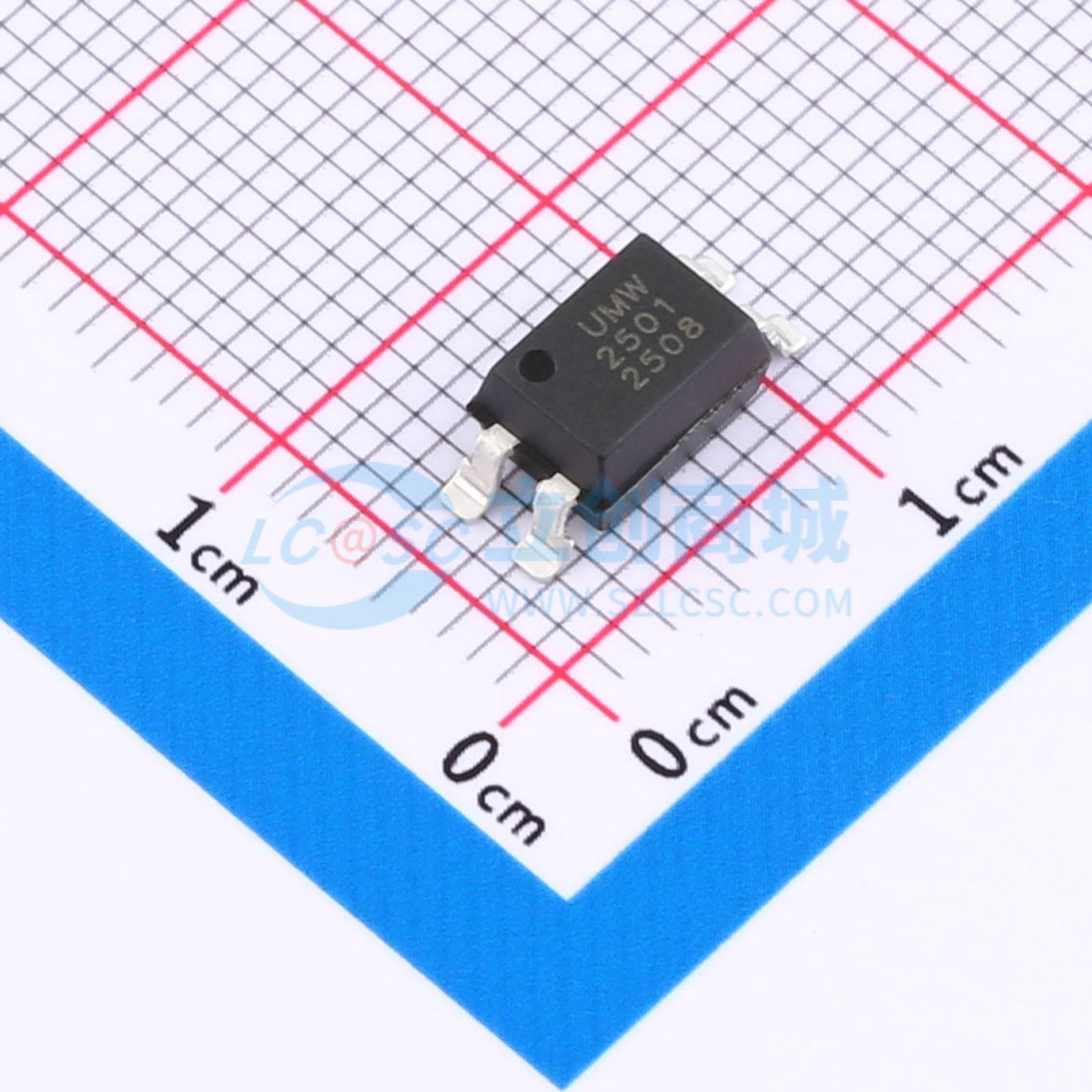

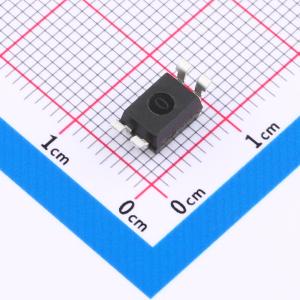

PS2501-S
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2501-1、-2、-4 是光耦合隔离器，包含一个砷化镓（GaAs）发光二极管和一个 NPN 硅光电晶体管。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PS2501-S
- 商品编号
- C364145
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.395克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 80mA |
商品概述
PS2501-1、-2、-4 是光耦合隔离器，包含一个 GaAs 发光二极管和一个 NPN 硅光电晶体管。
商品特性
- 高隔离电压（BV = 5000 Vr.m.s.）
- 高集电极 - 发射极电压（VcEO = 80 V）
- 高速开关 2t = 3 μs（典型值），††† = 5 μs（典型值）
- 获 UL 认证：档案编号 E492440
