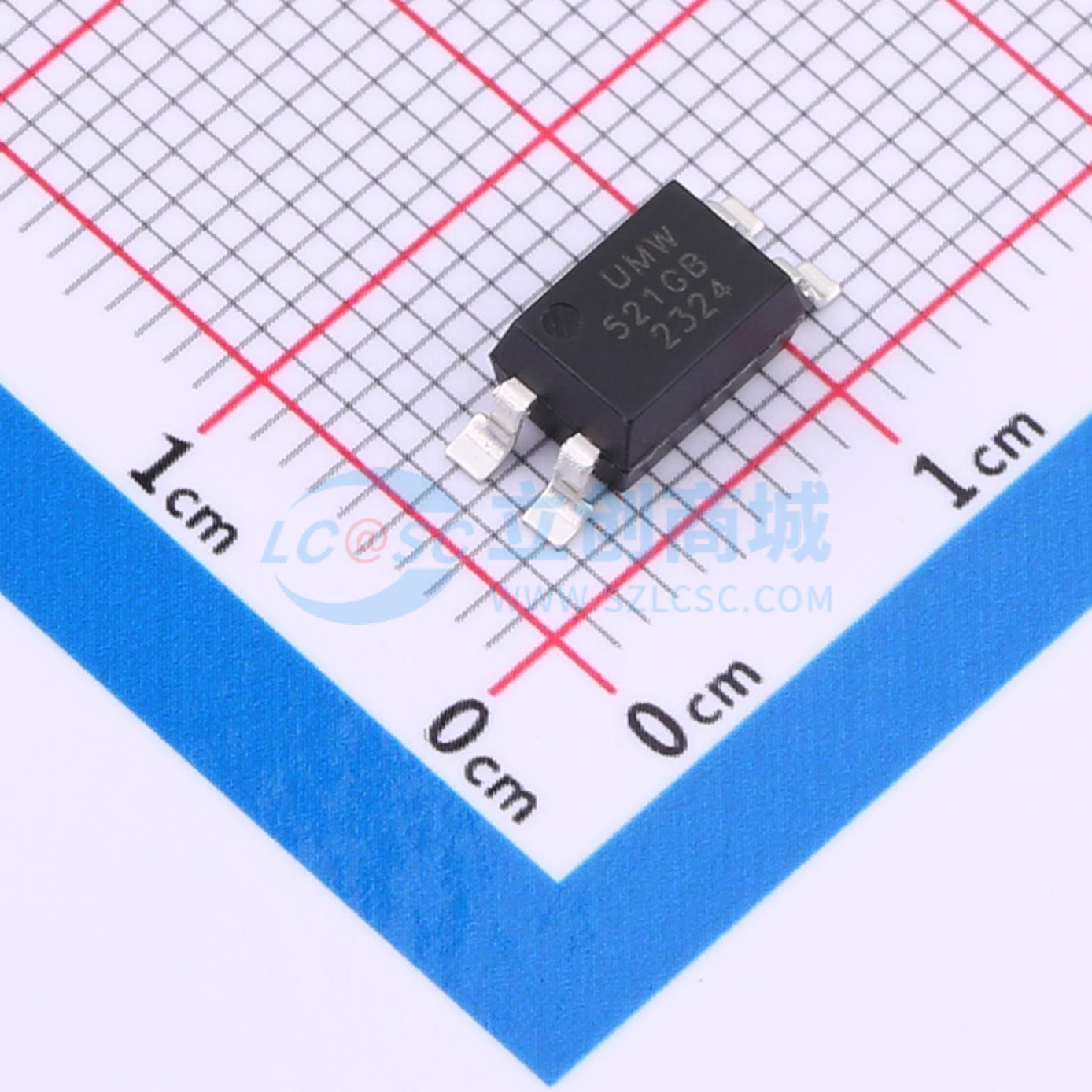

TLP521GB-S(UMW)
DC输入 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UMW公司的TLP521 - 1、TLP521 - 2和TLP521 - 4由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。TLP521 - 2采用八引脚塑料DIP封装，提供两个隔离通道；而TLP521 - 4采用十六引脚塑料DIP封装，提供四个隔离通道。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TLP521GB-S(UMW)
- 商品编号
- C364143
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.393克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 55V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% |
商品概述
UMW TLP521-1、TLP521-2和TLP521-4由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。TLP521-2采用八引脚塑料DIP封装，提供两个隔离通道；而TLP521-4采用十六引脚塑料DIP封装，提供四个隔离通道。
商品特性
- 集电极-发射极电压：55 V（最小值）
- 电流传输比：50%（最小值）
- GB等级：100%（最小值）
- 隔离电压：5000（高）
- 获UL认证：UL1577，文件编号E492440
