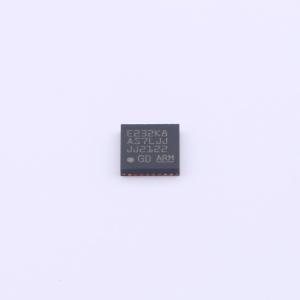

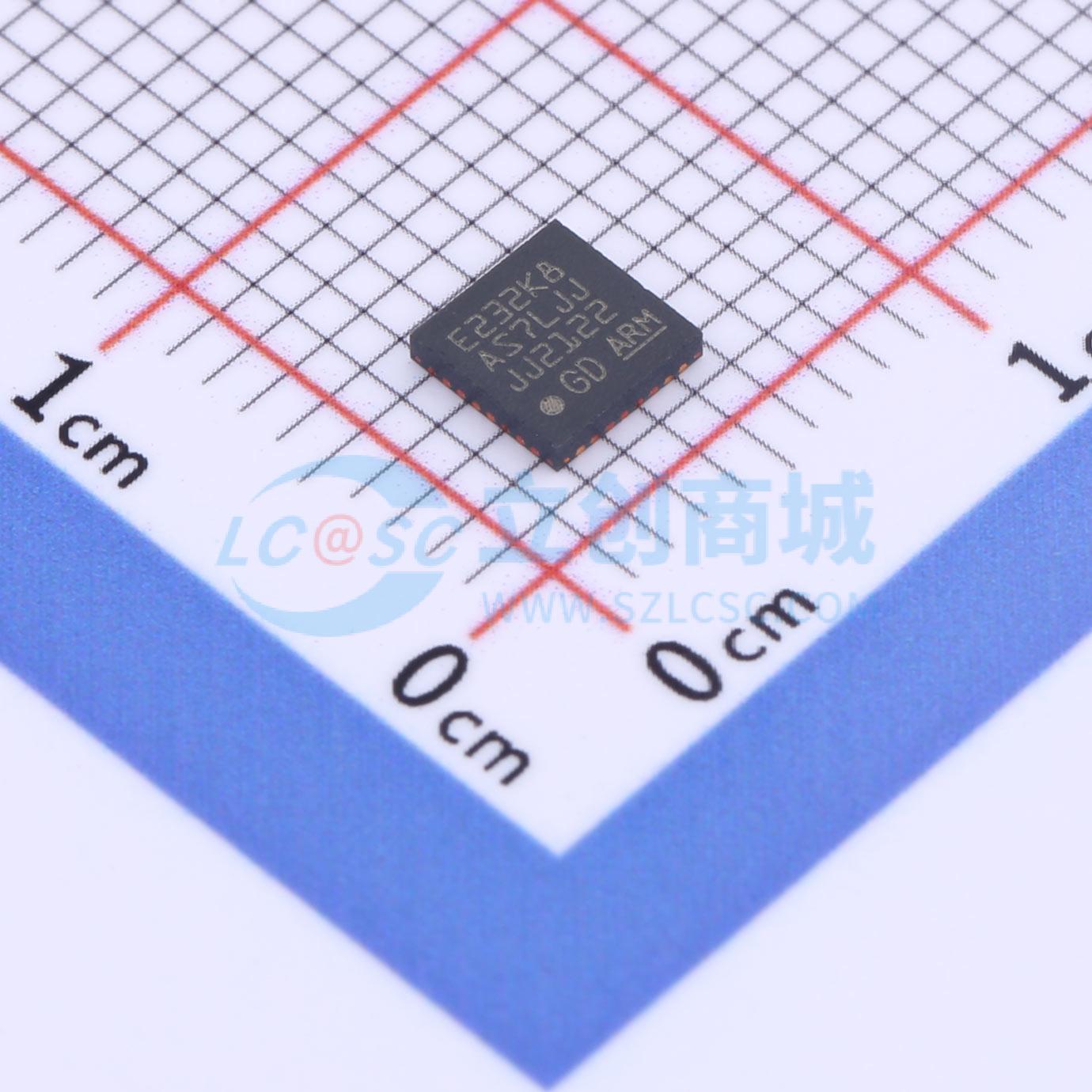

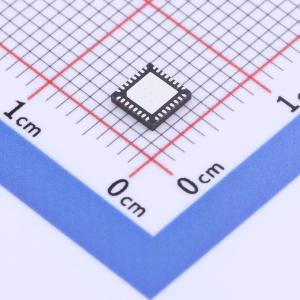

GD32E232K8Q7TR

GD32E232xx 器件属于 GD32E2xx 系列主流微控制器，基于 Arm® Cortex®-M23 32 位 RISC 内核。该系列产品在增强处理能力、降低功耗以及外设集成方面实现了平衡。Cortex-M23 处理器包含完整数字信号处理（DSP）指令集和用于增强应用安全性的内存保护单元（MPU）。该系列微控制器集成了高达 64 KB 的嵌入式闪存和 8 KB 的 SRAM，并具备广泛的增强型 I/O 和外设连接至两条 APB 总线。该系列器件提供多达 2 个通用 16 位定时器、1 个基本定时器、1 个 PWM 高级定时器以及标准和高级通信接口：多达 2 个 SPI、2 个 I2C、2 个 USART、1 个 I2S。该系列器件还集成了 1 个 12 位 ADC、1 个 12 位 DAC、2 个比较器、1 个可配置逻辑阵列（CLA）。该系列器件可在 -40℃ 至 +105℃ 的温度范围内工作，供电电压为 1.8 V 至 3.6 V。多种省电模式为唤醒延迟和功耗之间提供了灵活的优化选择，适用于低功耗应用场景。该系列器件提供两种封装形式：QFN32 (4×4 mm) 和 QFN24 (3×3 mm)。所有型号均共享相同的外设，使开发人员能够实现最大的设计灵活性。

• 基于 Arm® Cortex®-M23 32 位 RISC 内核
• 最高 72 MHz 工作频率
• 单周期乘法和硬件除法器
• 集成嵌套向量中断控制器（NVIC）
• 具备唤醒中断控制器（WIC）支持的超低功耗模式
• 串行线调试（SWD）接口
• 内存保护单元（MPU）
• 内置 DSP 指令
• 高达 64 KB 的片上闪存
• 高达 8 KB 的片上 SRAM
• 通用输入/输出端口
• 5 通道 DMA 控制器
• 2 个 16 位通用定时器
• 1 个 16 位基本定时器
• 1 个 16 位 PWM 高级定时器
• 标准和高级通信接口
• 2 个 SPI 接口（18 Mbit/s）
• 2 个 I2C 接口（1 Mbit/s）
• 2 个 USART（6.25 Mbit/s）
• 1 个 I2S 接口
• 1 个 12 位 ADC（1 MSPS，16 个外部通道）
• 1 个温度传感器
• 1 个 12 位 DAC
• 2 个比较器
• 1 个可配置逻辑阵列（CLA）
• 上电/掉电复位（POR/PDR）
• 可编程电压检测器（PVD）
• 内部 8 MHz RC 振荡器（IRC8M）
• 内部 40 kHz RC 振荡器（IRC40K）
• 内部 28 MHz RC 振荡器（IRC28M）
• 外部 4~32 MHz 晶体振荡器（HXTAL）
• 外部 32.768 kHz 晶体振荡器（LXTAL）
• 带时钟预分频器的锁相环（PLL）
• 安全数字输入/输出（SDIO）接口
• 日历型实时时钟（RTC）
• 独立看门狗定时器（IWDT）
• 窗口看门狗定时器（WWDT）
• 循环冗余校验（CRC）计算单元
• 96 位芯片标识符（UID）
• 串行线 JTAG 调试端口（SWJ-DP）
• 工作电压：1.8 V 至 3.6 V
• 工作温度范围：-40℃ 至 +105℃
• 具备可靠性
• 符合 ESD 标准
• 封装类型：QFN32 (4×4 mm)、QFN24 (3×3 mm)

• 消费电子
• 工业控制
• 电机驱动
• 物联网节点
• 无人机
• 手持设备
• 游戏外设
• 数据采集
