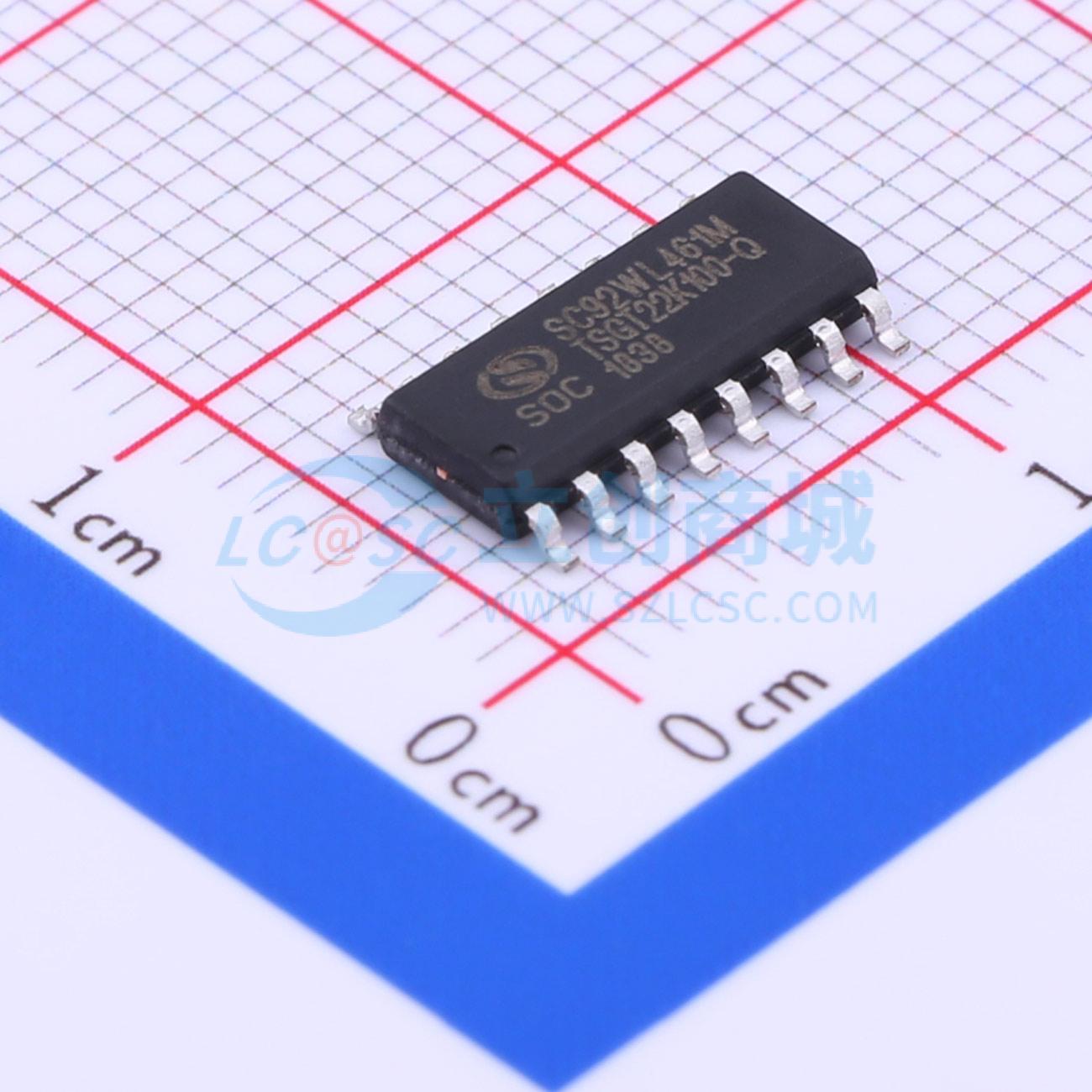

温馨提醒：图片仅供参考，商品以实物为准

SC92WL461M16U

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速 1T 8051内核4档水位检测 Flash MCU
品牌名称: SOC(赛元)
商品型号: SC92WL461M16U
商品编号: C363214
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.274克(g)

商品参数

商品概述

SC92WL46X是一颗增强型的高速1T 8051内核工业级集成水位检测功能的Flash微控制器，指令系统完全兼容传统8051产品系列。 SC92WL46X集成有4档位水位检测模块，16 Kbytes Flash ROM、1 Kbytes SRAM、128 bytes EEPROM、最多26个GPI/O、13个IO可外部中断、3个16位定时器、11路12位高精度ADC、6路独立10位PWM、内部1%高精度高频12/6/2MHz振荡器和4%精度低频128K振荡器、可外接晶体振荡器、一个UART，一个UART/SPI/IIC三选一通信口SSI。为提高可靠性及简化客户电路，SC92WL46X内部也集成有4级可选电压LVR、2.4V基准ADC参考电压等高可靠电路。SC92WL46X具有非常优异的抗干扰性能和性能极好的水位检测性能，非常适合应用于各种使用场合的水位检测和主控控制，如大小智能家电和智能家居、物联网、安防等需要水位检测的应用领域。

商品特性

工作电压：2.4V~5.5V
工作温度：-40~85℃
内核：1T 8051
Flash ROM：16 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
IAP：可code option成0K、0.5K、1K或16K
EEPROM：128 bytes，无需擦除，10万次写入，10年以上保存寿命
SRAM：内部256 bytes + 外部768 bytes
内建高频24MHz振荡器（fHRC）作为系统时钟源时，fSYS可通过编程器选择设定为12/6/2MHz，频率误差：跨越(3.0V~5.5V)及(-20~85℃)应用环境，不超过±1%
内置高频晶体振荡器电路，可外接2~16MHz振荡器作为系统时钟源时，fSYS可通过编程器选择使用外接晶振/1 /2 /4 /12这四种分频中的一种
IC系统时钟（fSYS）对应的工作电压范围：>12MHz @2.9~5.5V ≤12MHz @2.4~5.5V
内建低频128kHz LRC振荡器，可作为Base Timer的时钟源，可唤醒STOP，可作为WDT的时钟源，频率误差：跨越(4.0V~5.5V)及(-20~85℃)应用环境，频率误差不超过±4%
复位电压有4级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
2线JTAG烧写和仿真接口
Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer，Water Level共12个中断源
外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
两级中断优先级可设
最大26个双向可独立控制的I/O口，可独立设定上拉电阻
P0、P2口源驱动能力分四级控制
全部IO具有大灌电流驱动能力（70mA）
11位WDT，可选时钟分频比
3个标准80C51定时器Timer0、Timer1和Timer2
Timer2可实现Capture功能
6路共用周期、单独可调占空比的10位PWM，可同时输出三组互补带死区的PWM波形
5个IO可作为1/2 BIAS的LCD COM输出
1个独立UART通信口（可切换IO口）
1个UART/SPI/IIC三选一通讯口SSI（可切换IO口）
集成16×16位硬件乘除法器
水位检测模块：高灵活度开发软件库支持，低开发难度，最多支持4档位水位检测功能
11路12位±2LSB ADC，内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断
IDLE Mode，可由任何中断唤醒
STOP Mode，由INT0~2、BaseTimer唤醒

应用领域

大小智能家电和智能家居
物联网
安防

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	16KB

	属性	参数值
	程序存储器类型	FLASH
	ADC(位数)	12bit
	工作电压	2.4V~5.5V
