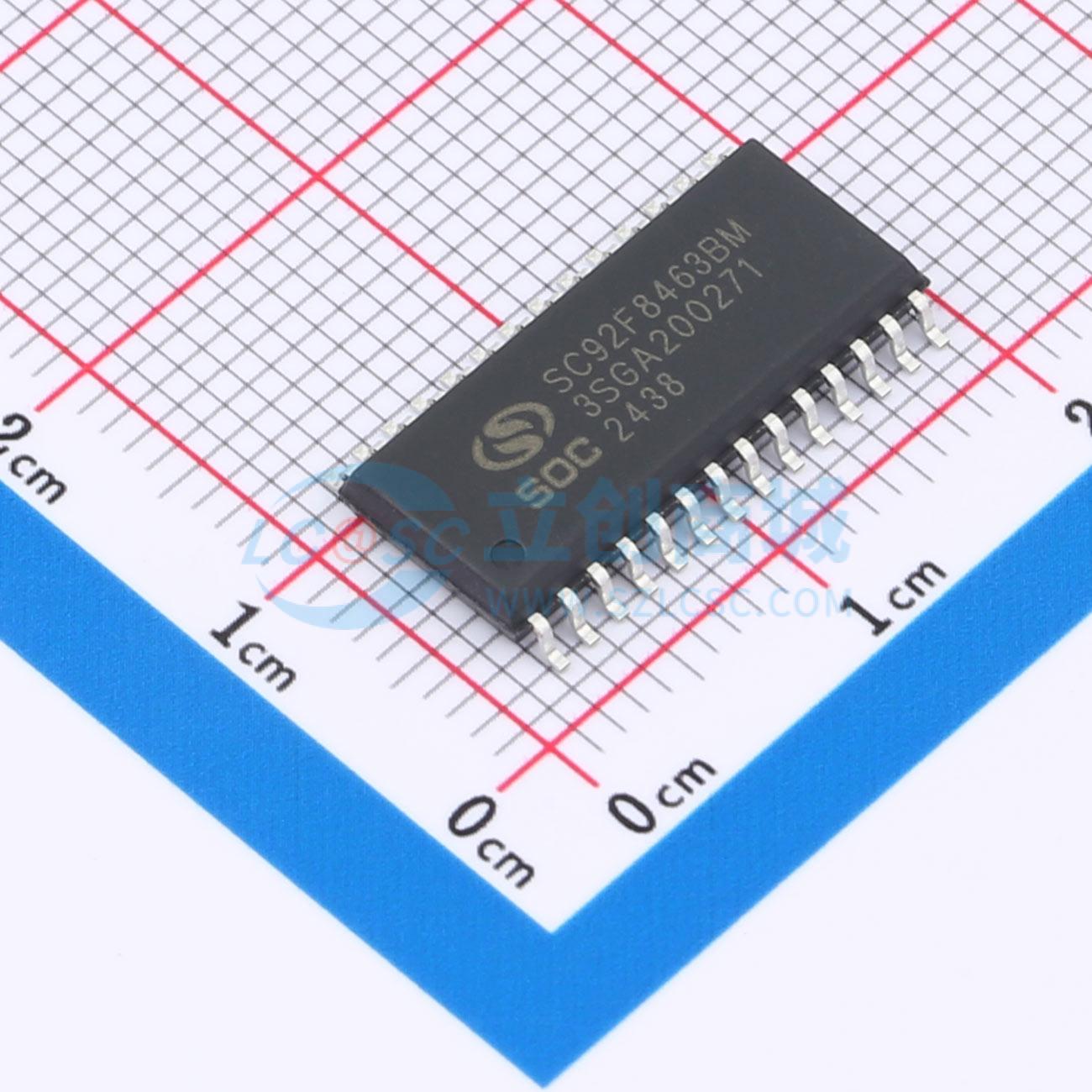

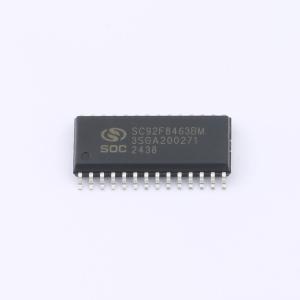

SC92F8463BM28U

SC92F8463B/8462B/8461B（以下简称SC92F846XB）是一颗增强型的高速1T 8051 内核工业级集成触控按键功能的Flash 微控制器，指令系统完全兼容传统8051 产品系列。 SC92F846XB 内建一个23 通道的可低功耗双模电容触控电路，触控电路可选择在STOP Mode 下运行。SC92F846XB 还集成有16 Kbytes Flash ROM、1 Kbytes SRAM、128 bytes EEPROM、最多26 个 GP I/O、13 个IO 可外部中断、3 个16 位定时器、11 路12 位高精度ADC、6 路独立10 位PWM、内部1%高精度高频12/6/2MHz 振荡器和 4%精度低频128K 振荡器、可外接晶体振荡器、一个UART，一个UART/SPI/IIC 三选一通信口SSI。为提高可靠性及简化客户电路，SC92F846XB 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压等高可靠电路。SC92F846XB 具有非常优异的抗干扰性能和性能极好的触控按键性能，非常适合应用于各种使用场合的触控按键和主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85℃
• 内核：1T 8051
• Flash ROM：16 Kbytes Flash ROM（MOVC 禁止寻址0000H~00FFH）可重复写入1 万次
• IAP：可code option 成0K、0.5K、1K 或16K
• EEPROM：128 bytes，无需擦除，10 万次写入，10 年以上保存寿命
• SRAM：内部256 bytes + 外部768 bytes
• 内建高频 24MHz 振荡器（fHRC）作为系统时钟源时，fSYS 可通过编程器选择设定为12/6/2MHz
• 频率误差：跨越(3.0V~5.5V)及(-20~85℃)应用环境，不超过±1%
• 内置高频晶体振荡器电路
• 可外接2~16MHz 振荡器
• 作为系统时钟源时，fSYS 可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种
• IC 系统时钟（fSYS）对应的工作电压范围：>12MHz @2.9~5.5V；≤12MHz @2.4~5.5V
• 内建低频 128kHz LRC 振荡器：可作为Base Timer 的时钟源，可唤醒STOP；可作为WDT 的时钟源
• 频率误差：跨越(4.0~5.5V)及(-20~85℃)应用环境，频率误差不超过±4%
• 复位电压有4 级可选：分别是：4.3V、3.7V、2.9V、2.3V
• 缺省值为用户烧写Code Option 所选值
• 2 线JTAG 烧写和仿真接口
• Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer，TK 共12 个中断源
• 外部中断有3 个中断向量，共13 个中断口，全部可设上升沿、下降沿、双沿中断
• 两级中断优先级可设
• 最大26 个双向可独立控制的 I/O 口，可独立设定上拉电阻
• P0、P2 口源驱动能力分四级控制
• 全部IO 具有大灌电流驱动能力（70mA）
• 11 位WDT，可选时钟分频比
• 3 个标准 80C51 定时器Timer0、Timer1 和Timer2
• Timer2 可实现Capture 功能
• 6 路共用周期、单独可调占空比的 10 位PWM ，可同时输出三组互补带死区的PWM 波形
• 5 个IO 可作为1/2 BIAS 的LCD COM 输出
• 1 个独立UART 通信口（可切换IO 口）
• 1 个UART/SPI/IIC 三选一通讯口SSI（可切换IO 口）
• 集成 16×16 位硬件乘除法器
• 23 通道可低功耗双模触控电路，可配置为高灵敏度模式或高可靠模式
• 高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
• 高可靠模式具有很强的抗干扰性，可通过10V 动态CS 测试
• 可实现23 路触控按键及衍生功能
• 高灵活度开发软件库支持，低开发难度
• 自动化调试软件支持，智能化开发
• 低功耗触控模式，单触控按键唤醒时芯片整体功耗可低至11uA
• 11 路12 位±2LSB ADC
• 内建基准的 2.4V 参考电压
• ADC 的参考电压有2 种选择，分别是 VDD 以及内部2.4V
• 内部一路ADC 可直接测量 VDD 电压
• 可设ADC 转换完成中断
• IDLE Mode，可由任何中断唤醒
• STOP Mode，由 INT0~2、BaseTimer 和TK 唤醒

大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域
