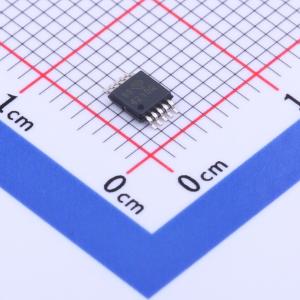

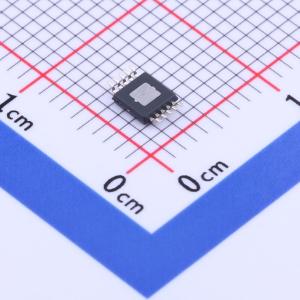

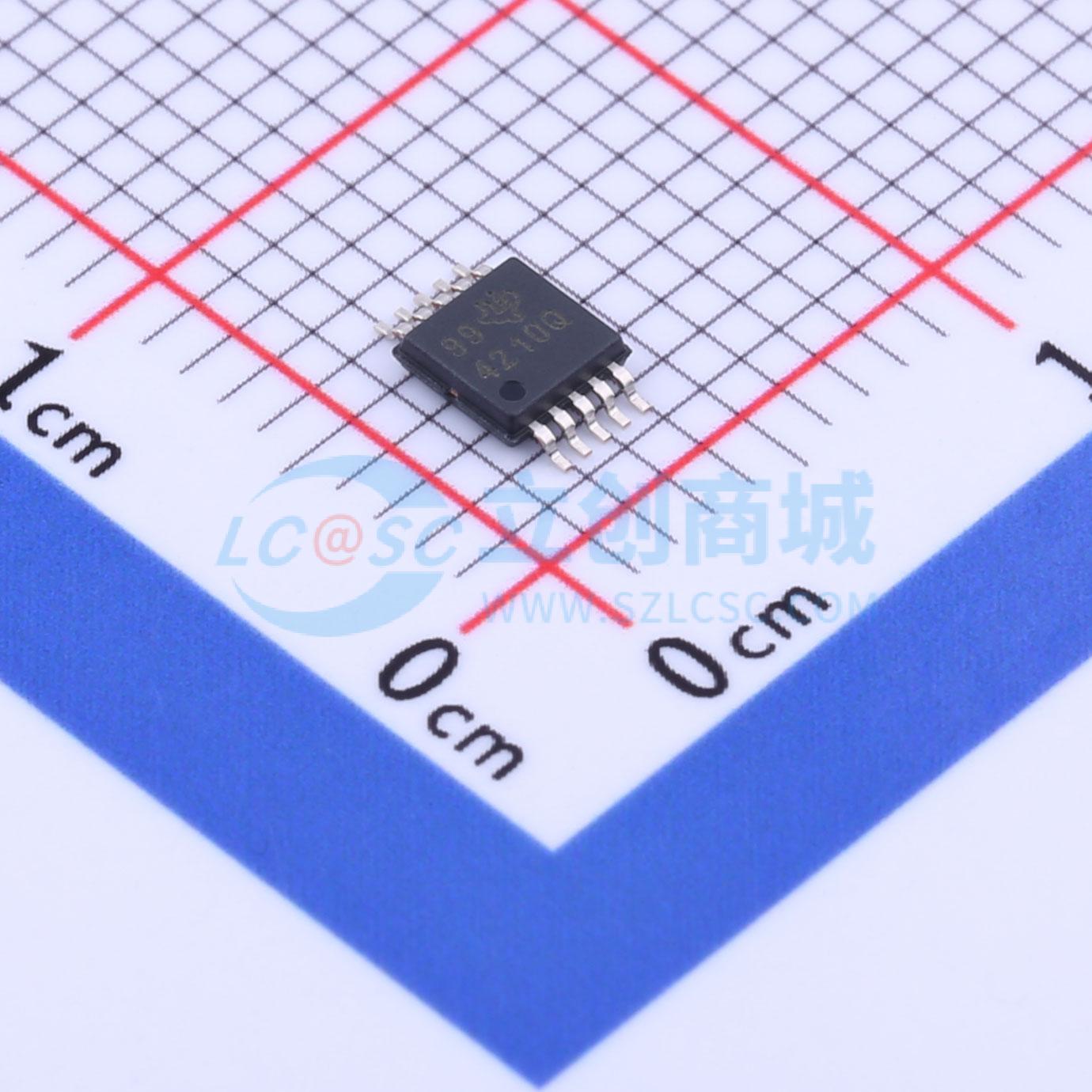

TPS40210QDGQRQ1

4.5V至52V输入，电流模式升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40210-Q1 具有 700mV 基准电压的 4.5V 至 52V 宽输入范围电流模式升压控制器
品牌名称: TI(德州仪器)
商品型号: TPS40210QDGQRQ1
商品编号: C363281
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TPS40210-Q1和TPS40211-Q1器件是宽输入电压（4.5 V至52 V）非同步升压控制器。它们适用于需要源极接地N沟道FET的拓扑结构，包括升压、反激、SEPIC和各种LED驱动应用。器件特性包括可编程软启动、带自动重试功能的过流保护和可编程振荡器频率。电流模式控制可改善瞬态响应并简化环路补偿。这两款器件的主要区别在于误差放大器调节FB引脚所依据的参考电压。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
具备功能安全能力
提供有助于功能安全系统设计的文档
适用于升压、反激、SEPIC、LED驱动应用
宽输入工作电压：4.5 V至52 V
可调振荡器频率
固定频率电流模式控制
内部斜率补偿
集成低端驱动器
可编程闭环软启动
过流保护
具备外部同步能力
参考电压：700 mV（TPS40210-Q1），260 mV（TPS40211-Q1）
低电流关断功能

应用领域

信息娱乐和仪表盘应用
汽车车身电子（照明）
混合动力/电动汽车和动力系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~52V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	外置
	输出类型	可调
