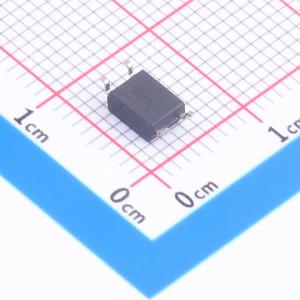

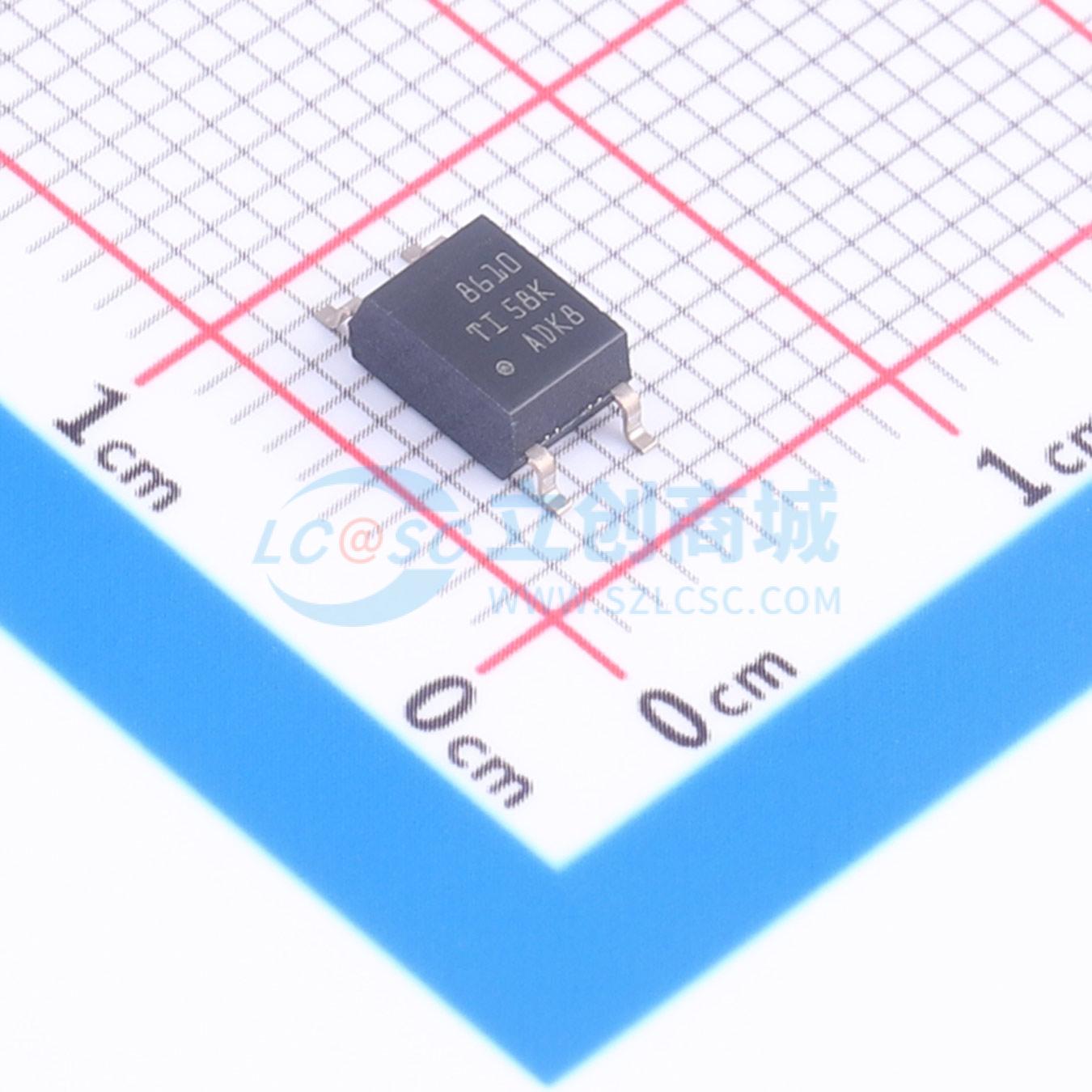

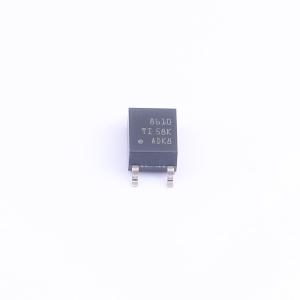

温馨提醒：图片仅供参考，商品以实物为准

ISOM8610DFGR

直流输入、常开输出、单通道隔离式开关光耦仿真器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISOM8610 是一款具有光耦仿真器输入的 80V 单极常开开关。光耦仿真器输入可控制背对背 MOSFET，在次级侧无需使用任何电源。该器件是许多传统光耦合器的引脚兼容、可直接替换器件，无需重新设计 PCB 即可增强业界通用封装。与光耦合器相比，ISOM8610 光耦仿真器开关具有显著的可靠性和性能优势，例如更宽的温度范围和严格的过程控制，从而实现较小的器件间差异。由于没有要补偿的老化效应，因此仿真二极管输入级的功耗比存在 LED 老化效应并在器件使用寿命内需要更高偏置电流的光耦合器更低。ISOM8610 开关输出可在器件的使用寿命内仅通过阳极/阴极引脚的 0.8mA 电流来控制，从而实现系统节能。ISOM8610 是光耦仿真器开关，提供高达 3.75kV 的跨隔离栅隔离，是常用光继电器的引脚兼容直接替代产品。标准光耦合器使用 LED 作为输入级，而 ISOM8610 使用电流控制的仿真二极管作为输入级。输入级通过 TI 专有的基于二氧化硅 (SiO₂) 的隔离栅与驱动器级隔离，不仅能够提供可靠的隔离，而且还提供出色的性能。ISOM8610 可隔离高压信号，提供会随着时间推移而老化的传统光耦合器所不具备的性能、可靠性和灵活性优势。这些器件基于实现低功耗和高速运行的 CMOS 隔离技术，因此不受光耦合器中的磨损效应影响，这种磨损会随着温度、正向电流和器件使用年限的增加而降低性能。
品牌名称: TI(德州仪器)
商品型号: ISOM8610DFGR
商品编号: C32046157
商品封装: SOIC-4
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

ISOM8610是一款带有光仿真输入的80V单刀常开开关。光仿真输入控制背对背MOSFET，次级侧无需任何电源。该器件引脚兼容，可直接替换许多传统光电耦合器，无需重新设计PCB即可升级到工业标准封装。ISOM8610光仿真开关与光电耦合器相比，具有显著的可靠性和性能优势，比如更宽的温度范围和严格的工艺控制，带来更小的器件间差异。由于无需补偿老化效应，仿真二极管输入级比带有LED老化、需要在器件生命周期内更高偏置电流的光电耦合器功耗更低。ISOM8610开关输出在整个器件生命周期内仅需通过阳极/阴极引脚0.8mA电流即可控制，可实现系统节能。ISOM8610采用小型SO-4封装，支持3.75kVRMS隔离等级。该器件的高性能和可靠性使其可用于楼宇自动化、工厂自动化、半导体测试、工业控制器I/O模块等场景。

商品特性

可直接替换工业标准光电继电器，引脚对引脚升级
单通道，二极管仿真输入
单刀常开对称80V输出开关
原边电流控制开关，80V开关不需要额外隔离高压电源
关断状态漏电流极低
25℃工作温度下漏电流小于250nA
-55℃至125℃全工作温度范围内漏电流小于1μA
响应速度快，典型值10μs（测试条件:IF=5mA，VCC=20V，RL=200Ω，CL=50pF）
输入触发电流超低，25℃条件下为800μA
隔离屏障可靠
隔离等级最高可达3750VRMS
工作电压:500VRMS，707VPK
浪涌能力最高可达10kV
支持工业级温度范围:-55℃ 至 125℃
采用小型SO-4封装
拥有多项安全相关认证
UL 1577认证，3750VRMS隔离
符合DIN EN IEC 60747-17 (VDE 0884-17) VDE规范
符合IEC 62368-1、IEC 61010-1标准
符合CQC GB 4943.1标准

应用领域

工厂自动化与控制
楼宇自动化
家电
测试测量
半导体测试
工业控制器I/O模块

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	一组常开:2A(单刀单掷-常开)
	连续负载电流	150mA
	负载电压	80V
	正向压降(Vf)	1.5V
	正向电流(If)	20mA
	导通电阻	10Ω

	属性	参数值
	隔离电压(Vrms)	3.75kV
	导通时间(Ton)	200us
	截止时间(Toff)	200us
	工作温度	-55℃~+125℃
	总功耗(Pd)	200mW
	功能特性	-
