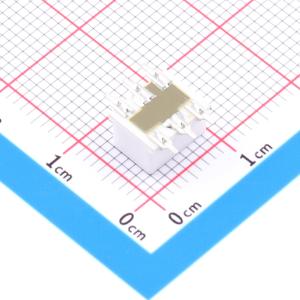

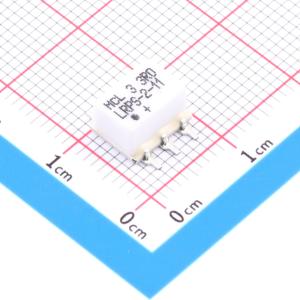

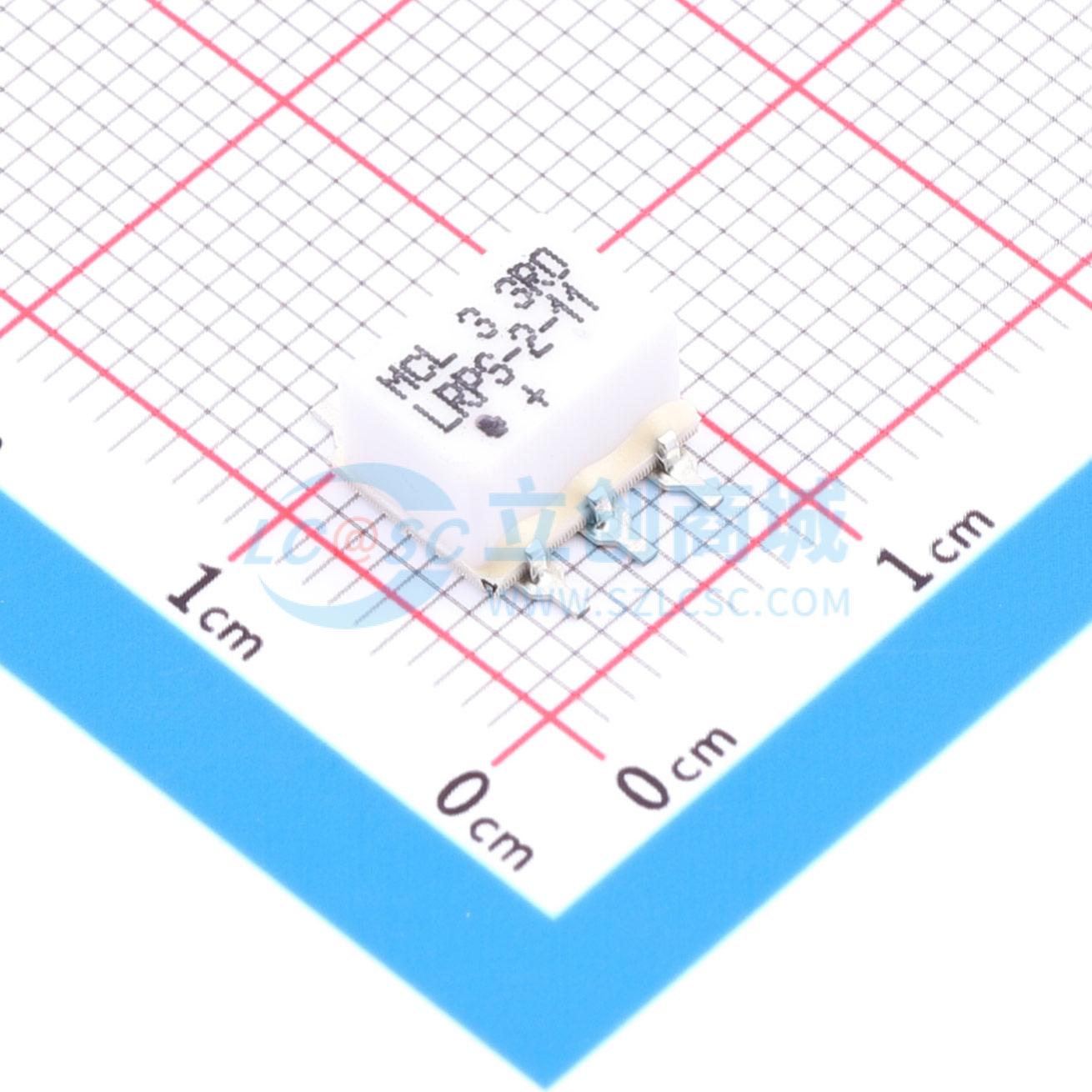

LRPS-2-11+
表面贴装功率分配器/合成器，2路0度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- LRPS-2-11+
- 商品编号
- C32050484
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 工作电压 | - | |
| 频率 | 20MHz~2GHz | |
| 插入损耗 | 1.5dB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 30dB | |
| 振幅不平衡 | 0.2dB | |
| 相位不平衡 | 5deg | |
| 长度 | 10.16mm | |
| 宽度 | 7.87mm | |
| 高度 | 0.25mm |
商品特性
- 极宽频带，20至2000 MHz
- 低插入损耗，0.7 dB典型值
- 良好隔离，21 dB典型值
应用领域
- 蜂窝通信
- 全球定位系统
- 通信系统
