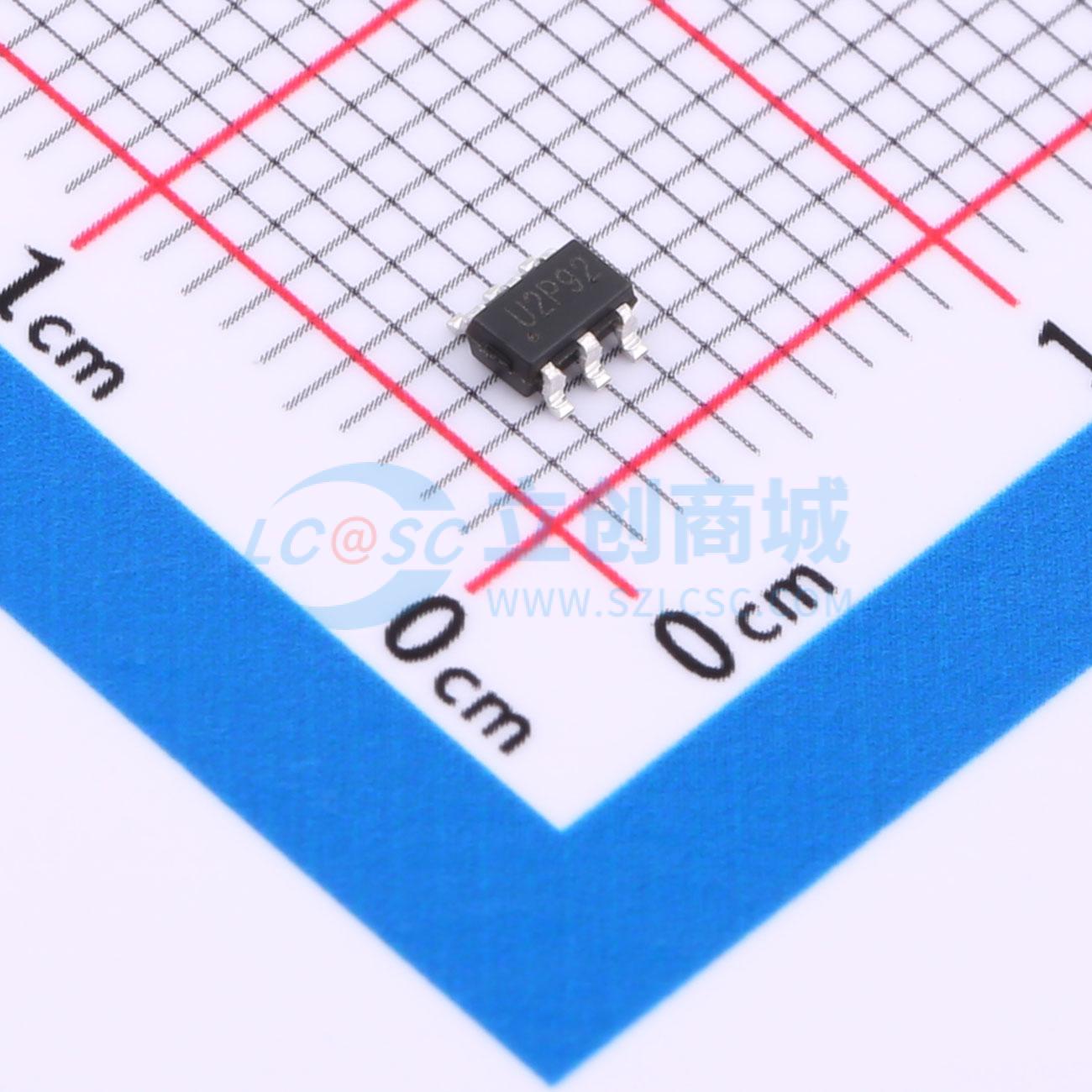

温馨提醒：图片仅供参考，商品以实物为准

AP2008TC-A1

1MHz, 2A带可调限流升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2008A是一个恒定频率峰值电流模式的异步PWM升压转换器,具有宽输入电压范围（3V～12V）,最大输出电压可达20V。内置NMOS管导通电阻为200mΩ,支持可调限流,适用于MID和移动电源。
品牌名称: chipown(芯朋微电子)
商品型号: AP2008TC-A1
商品编号: C2974723
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.052733克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

AP2008A是一个恒定频率峰值电流模式的异步PWM升压转换器。需要一个外部肖特基二极管。在轻负载时，AP2008A工作在轻负载模式。静态电流为200 μA，内部NMOS管导通电阻为200 mΩ，保证在整个输出负载范围内高效率。悬空OC脚可以使AP2008A提供最大0.8 A输出负载电流，调节OC脚到GND的电阻可以调整峰值限流值。AP2008A非常适应于MID和移动电源。输入电压范围3 V ~ 12 V。内部工作频率是设定在1.0 MHz。AP2008A采用6引脚SOT - 23封装。

商品特性

宽输入电压范围3 V ~ 12 V，最大输出电压达20 V
高效率：高达92 %
1.0 MHz固定开关频率
可调开关限流
低导通电阻: 0.2 Ω
精准参考电压: 0.6 V
微型化外围元件
节约空间的SOT - 23 - 6L封装

应用领域

白光LED驱动
PCI或PCI - express插槽的网卡电源
MID和移动电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~12V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
